 #561748  por Rafael Fernandez-Nespral

Sustitución caja carril mastil JP Freestyle Wave 92

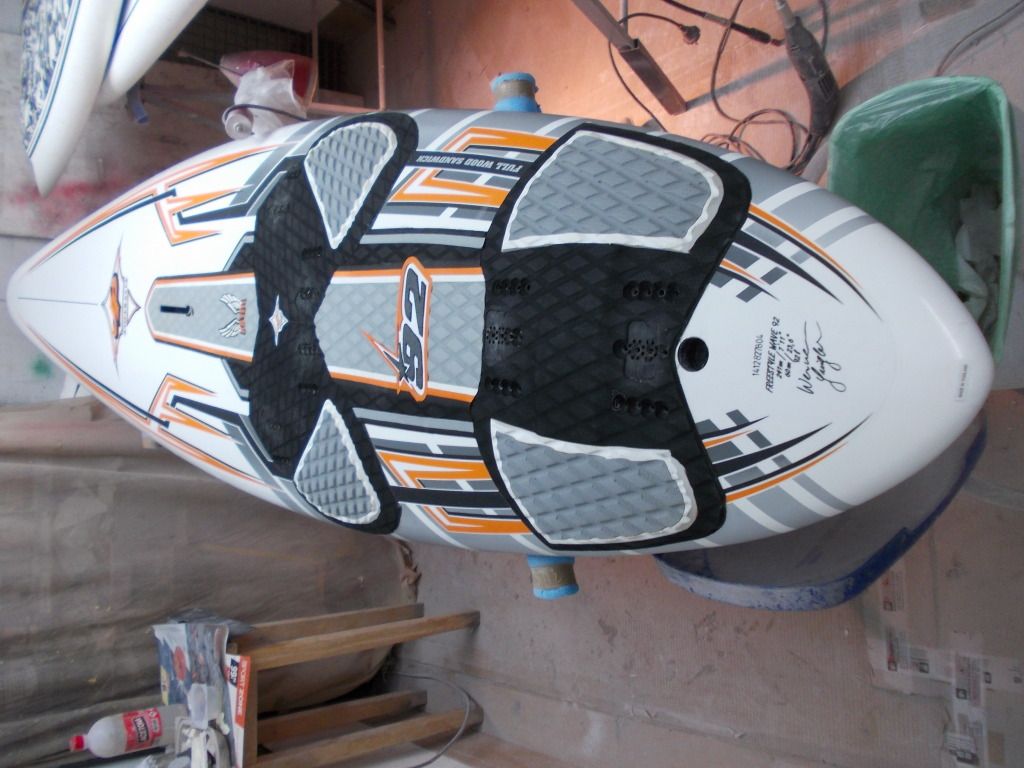

Imagen

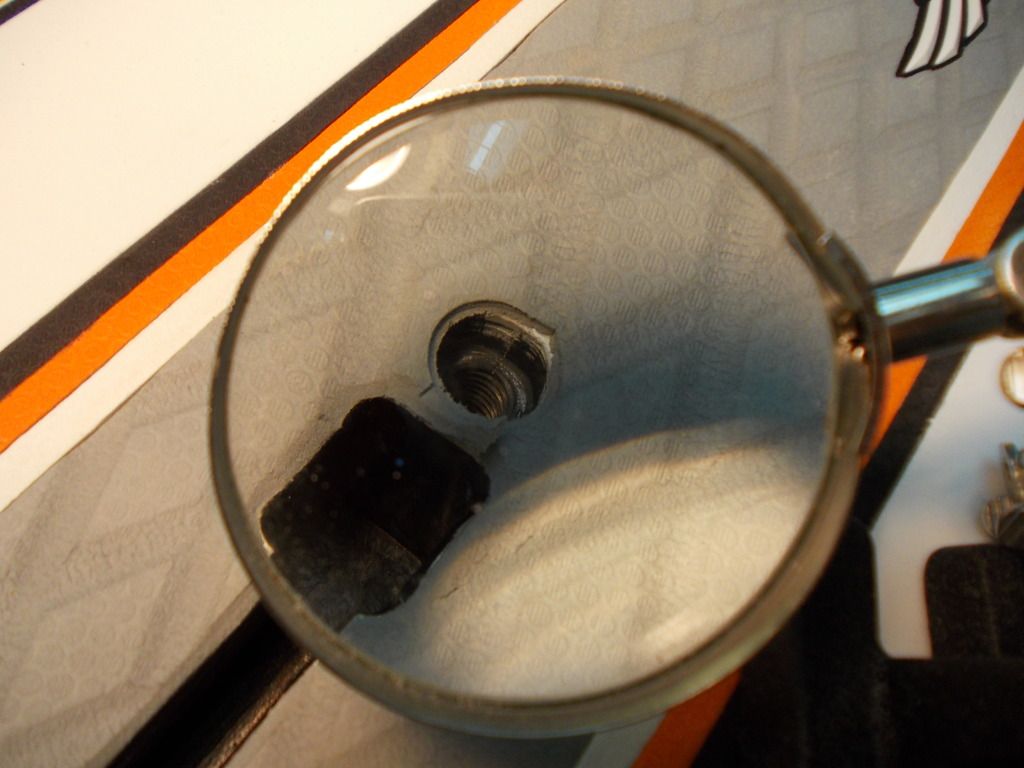

El asiento de la válvula de esta tabla presenta fisuras que atraviesan el roscado interior, después de una inspección mas a fondo, vemos que la fisura continua en el carril de mástil, al hacer palanca. La caja es de una pieza que incluye la válvula

Imagen

Imagen

Imagen

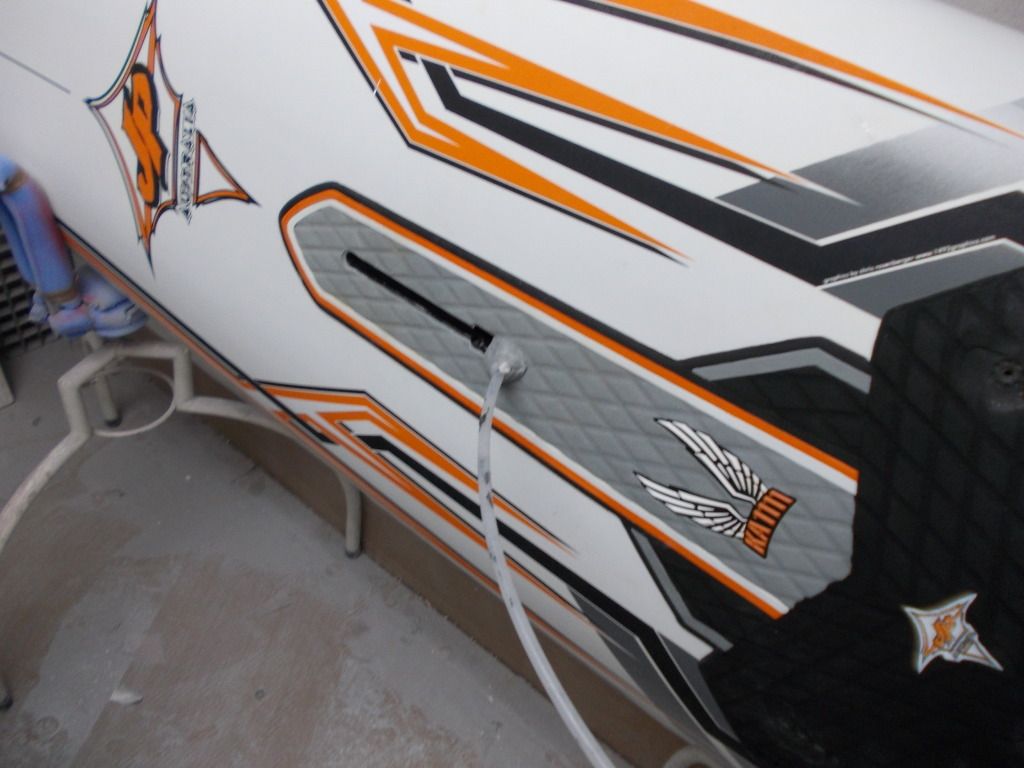

Evacuación de agua por vacío 20ml, anteriormente salio por exposición al sol otro tanto. Parece mentira que por una fisura así se embarque tanta agua.

Imagen

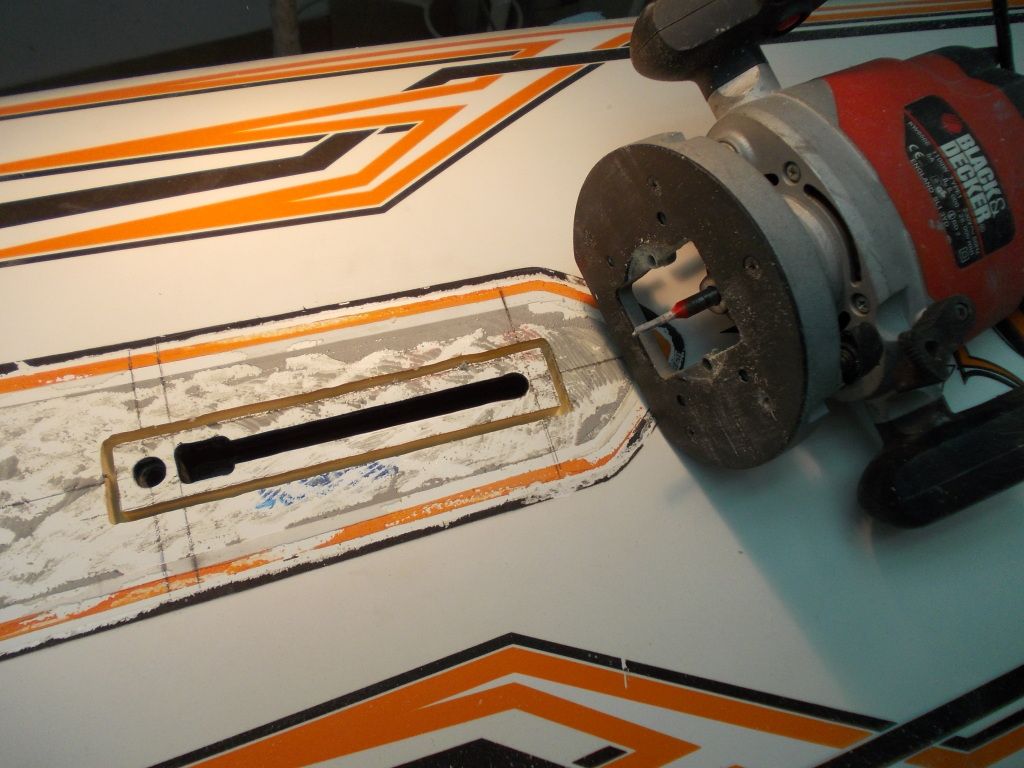

Después de levantar el pad central, hago un fresado prrimetral a la caja con una fresa muy fina para eliminar el mínimo del refuerzo de poliuretano de alta densidad en el que esta embutida.

Imagen

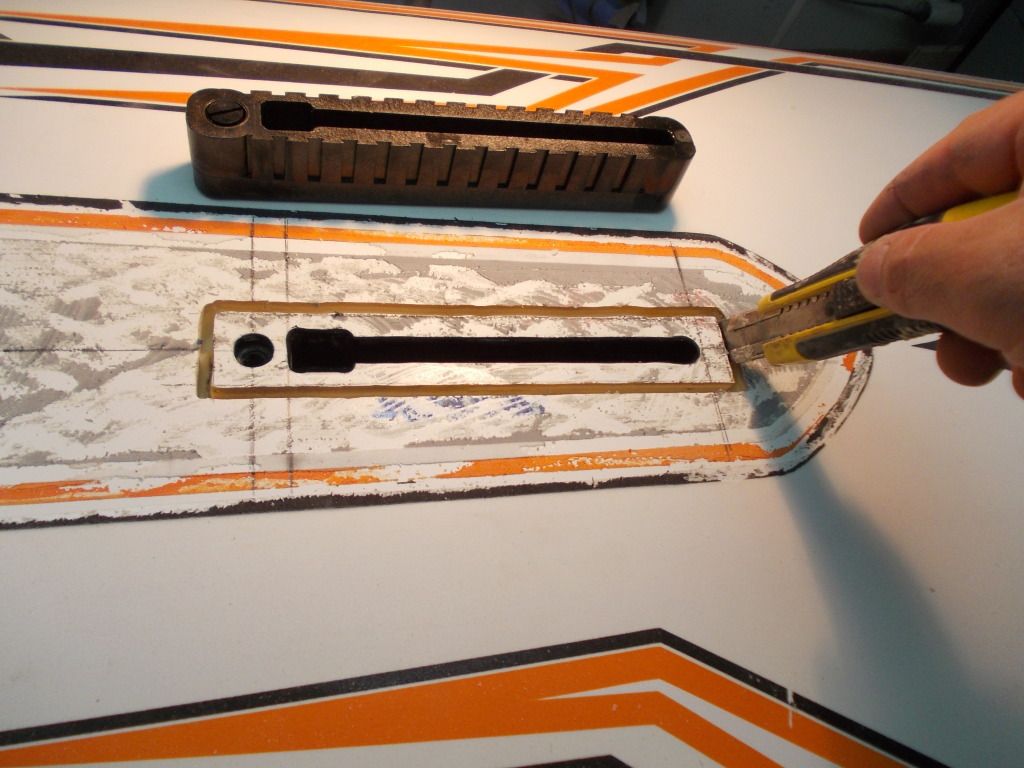

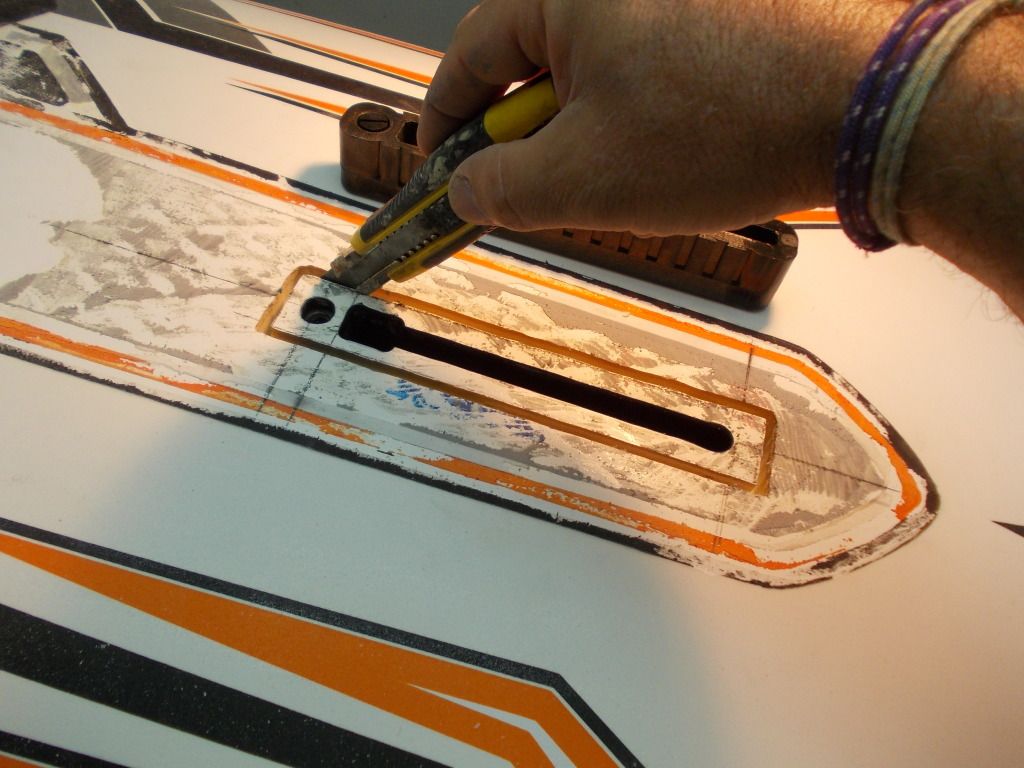

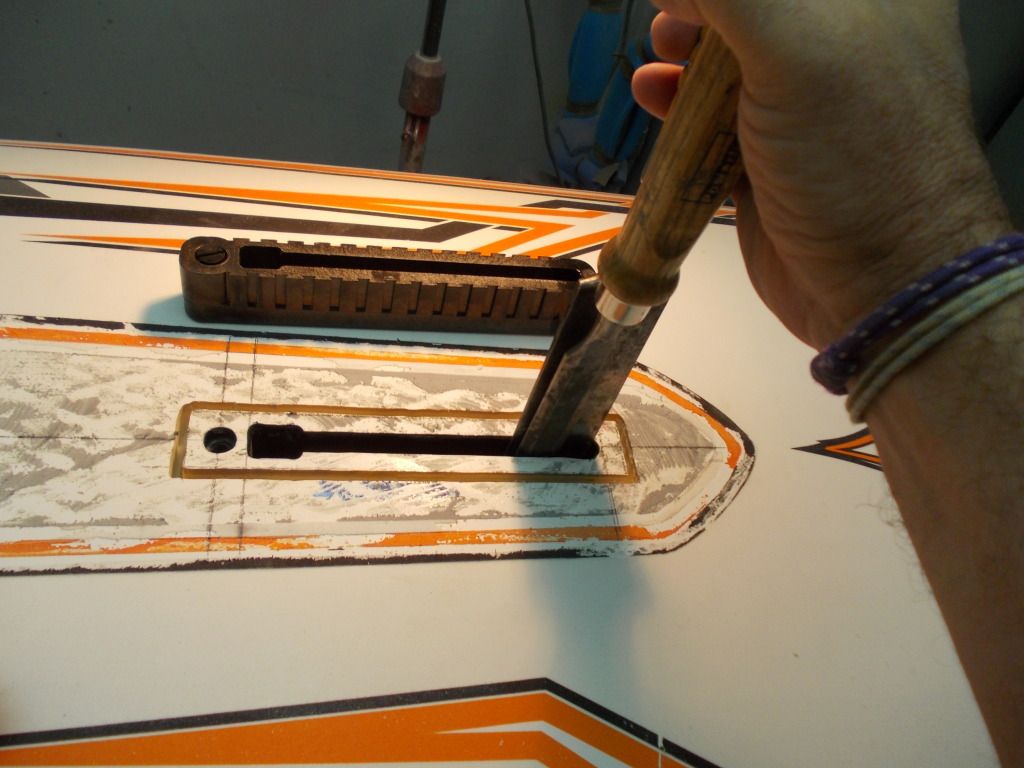

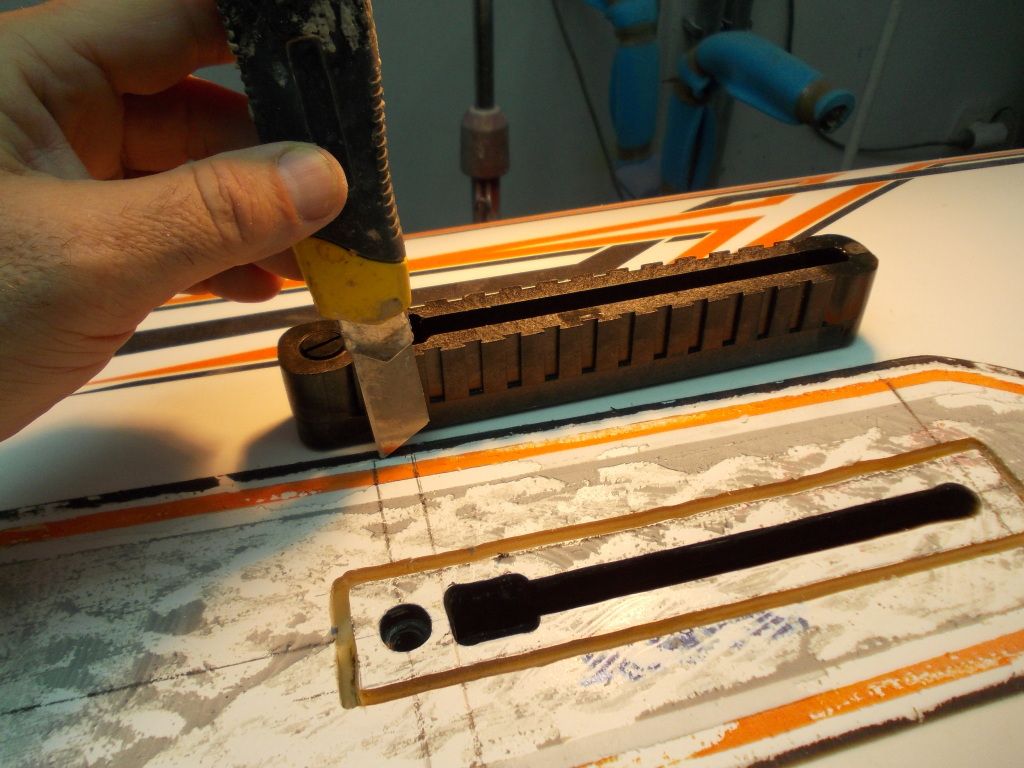

Mido con la ayuda de una nueva caja la profundidad para cortar con un cuter los laterales, después hago palanca saliendo la caja casi limpia.

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

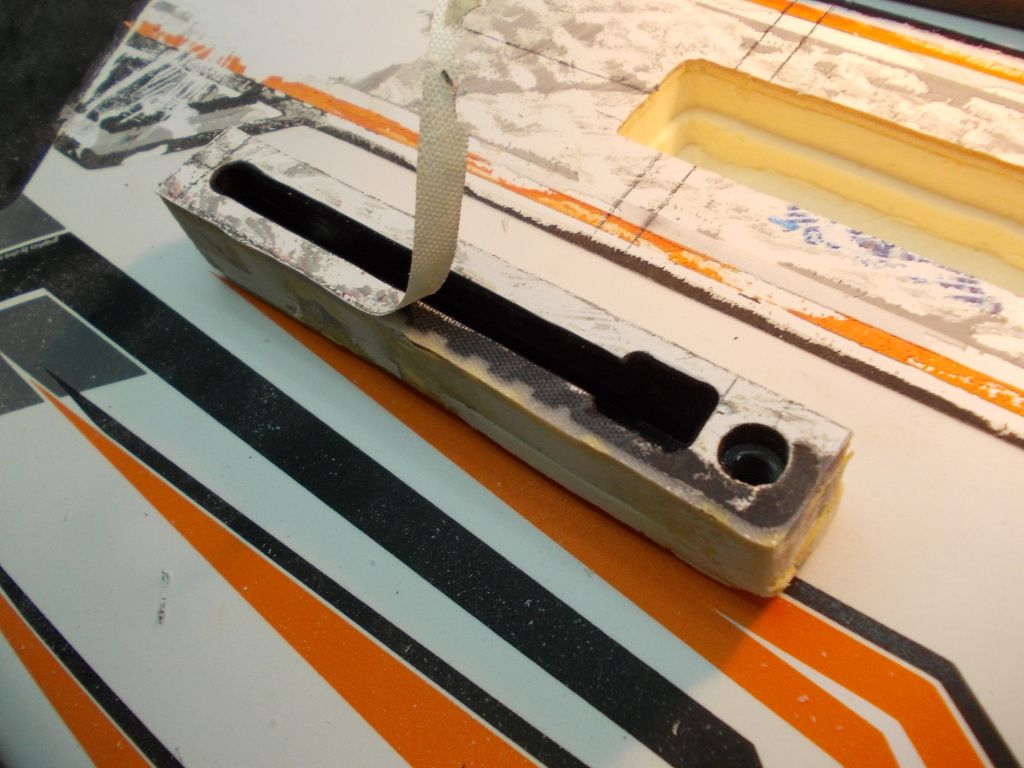

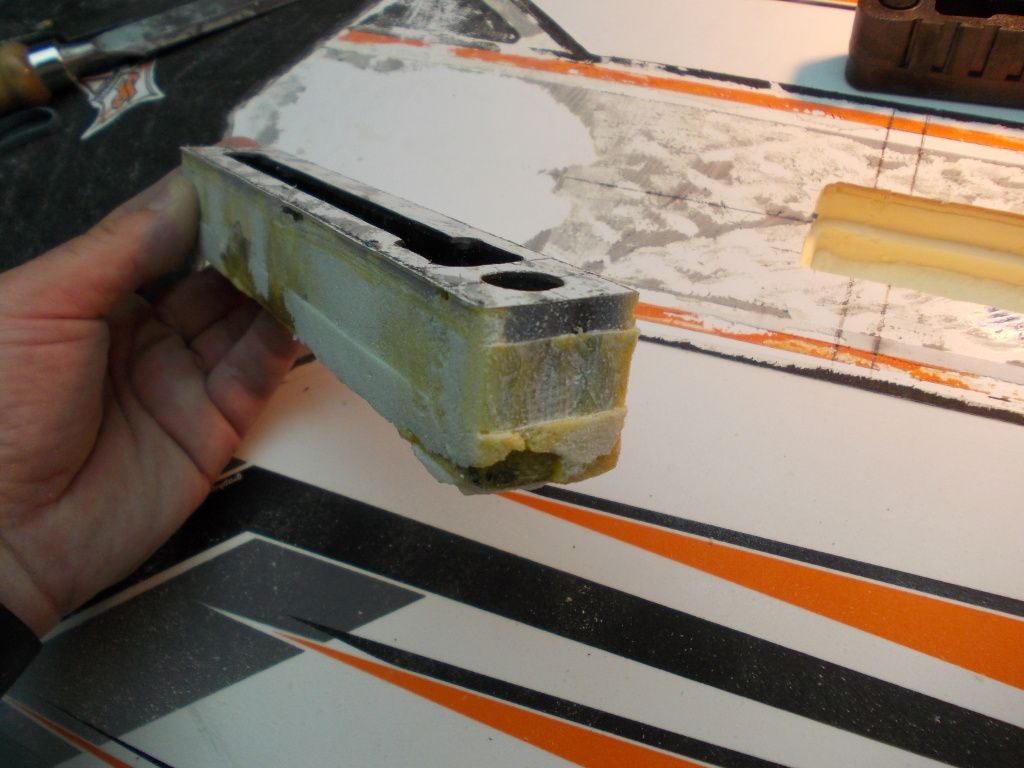

Vemos que solo el laminado exterior del sándwich cubre el exterior de la caja con un tejido en fibra de vidrio de 165gr aproximadamente.

Imagen

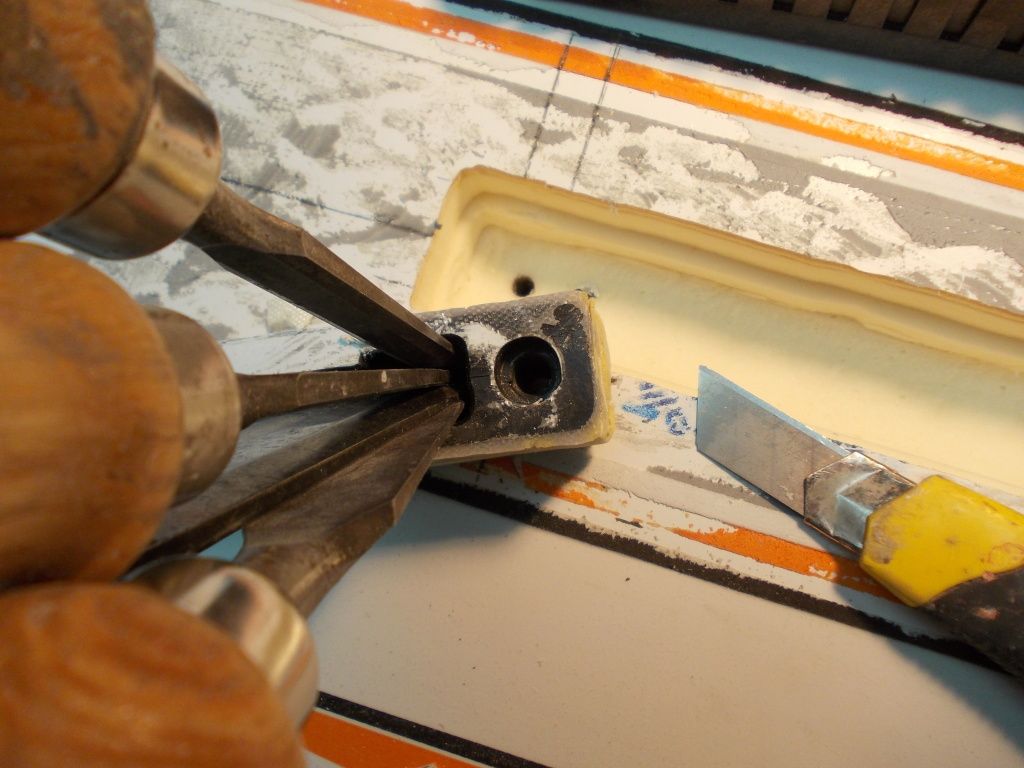

Haciendo palanca vemos la fisura continua y longitudinal al eje de la caja, atravesando la pared del carril y las del roscado.

Imagen

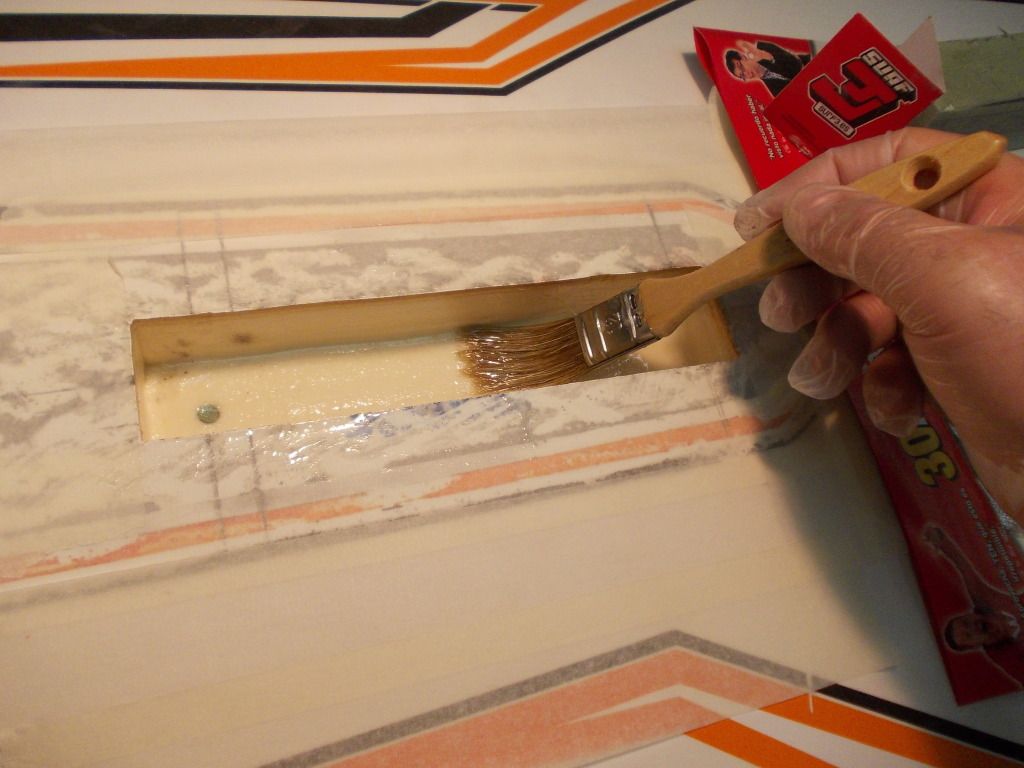

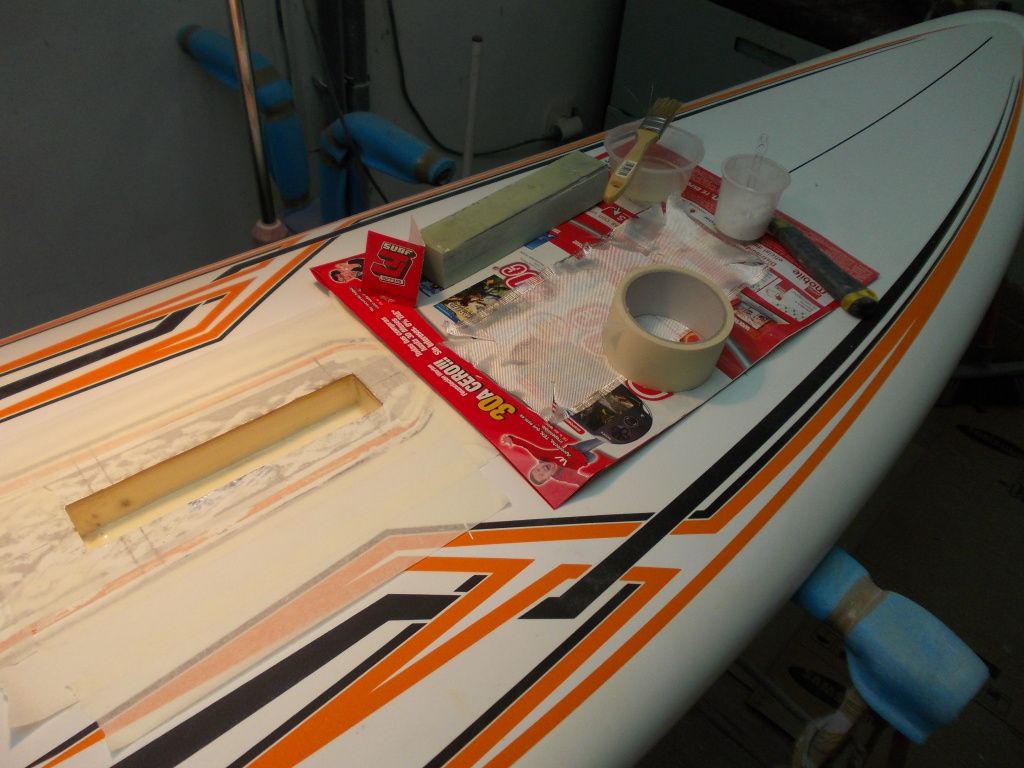

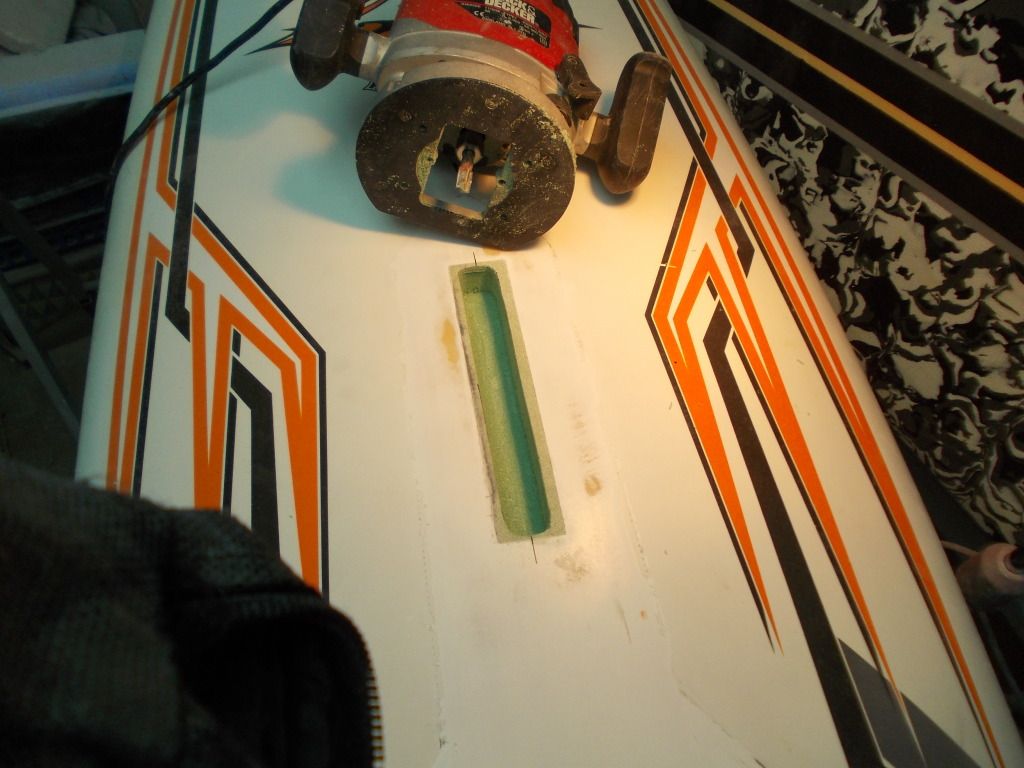

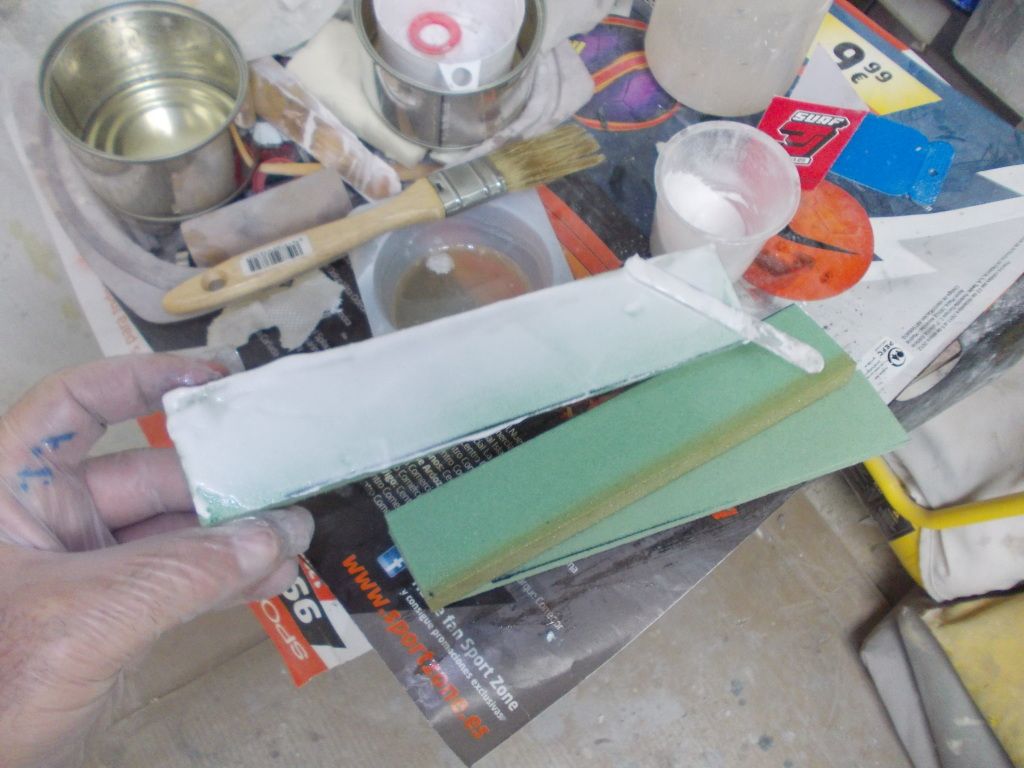

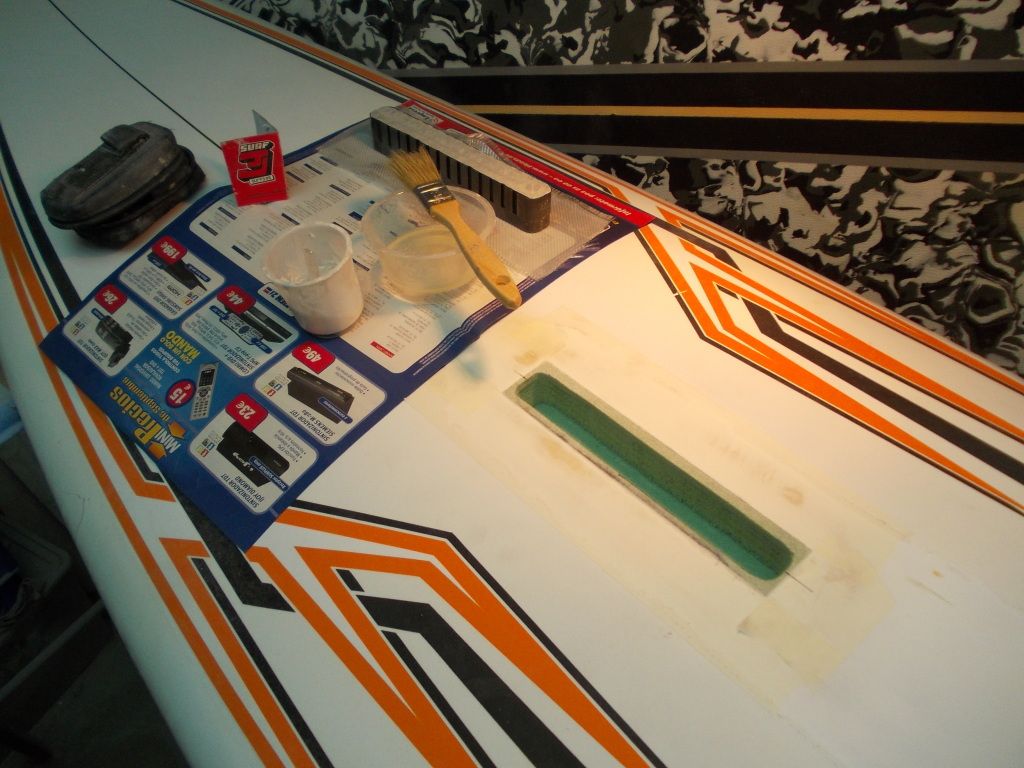

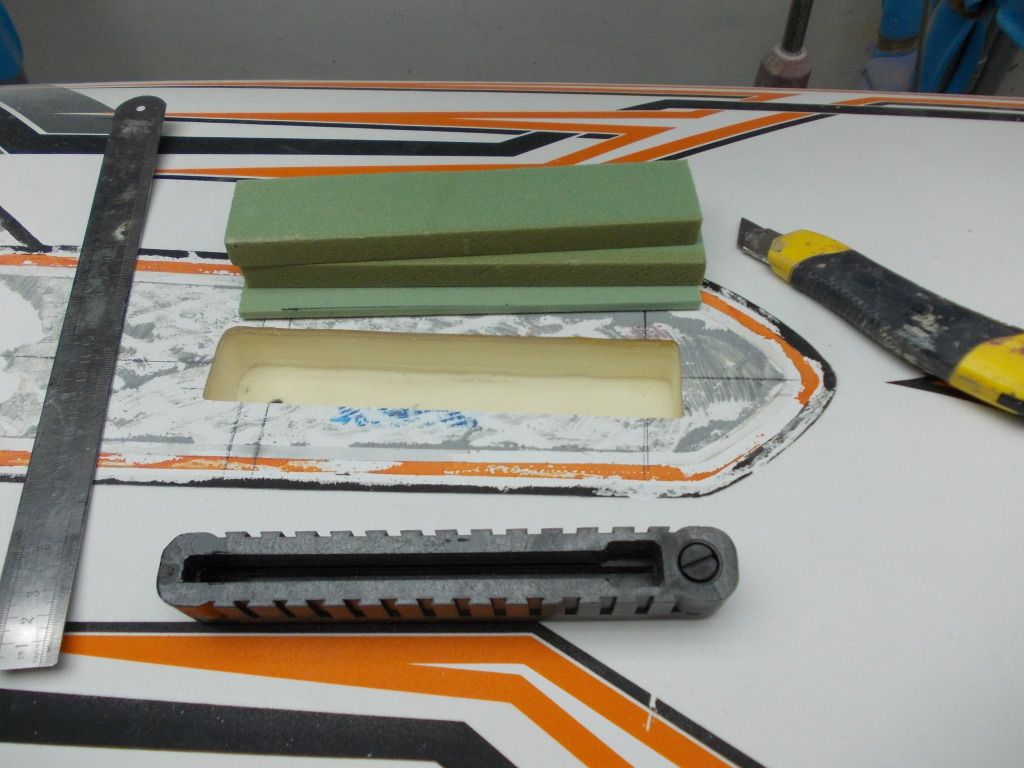

Segundo fresado, para alojar un “ladrillo” de PVC conformado por tres placas 15+15+5mm ya que el grosor de la nueva caja es de 32mm, pintamos las paredes con resina epoxy y resina espesada con microbalones y comprimo hasta su endurecimiento.

Imagen

Imagen

Imagen

Imagen

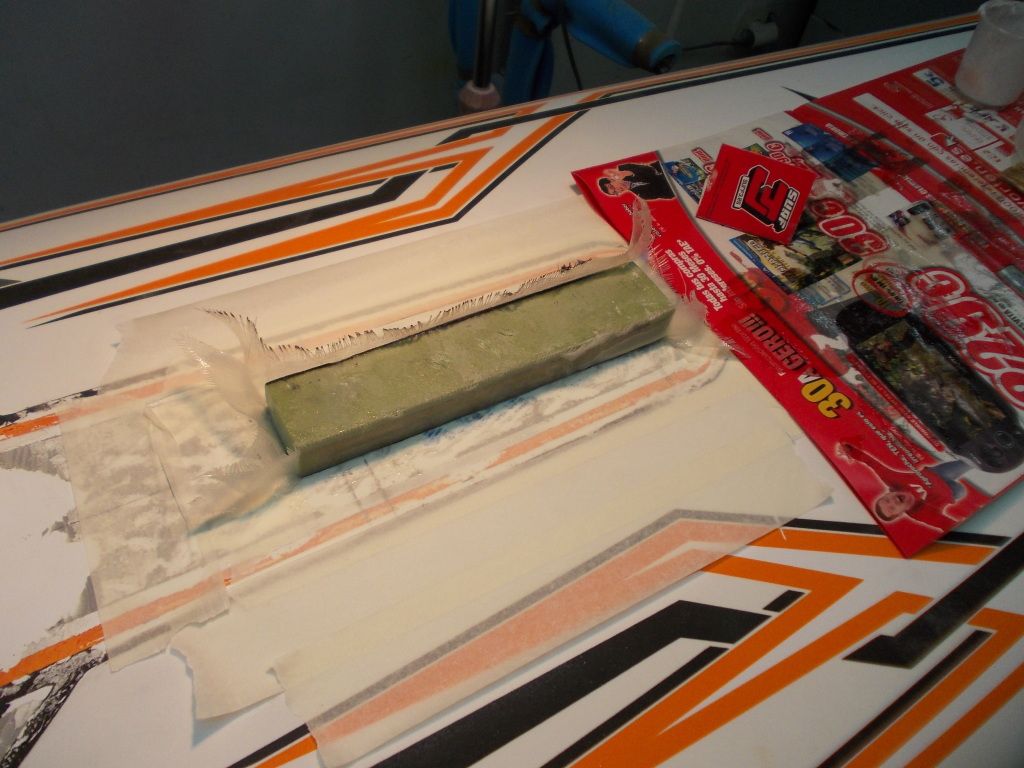

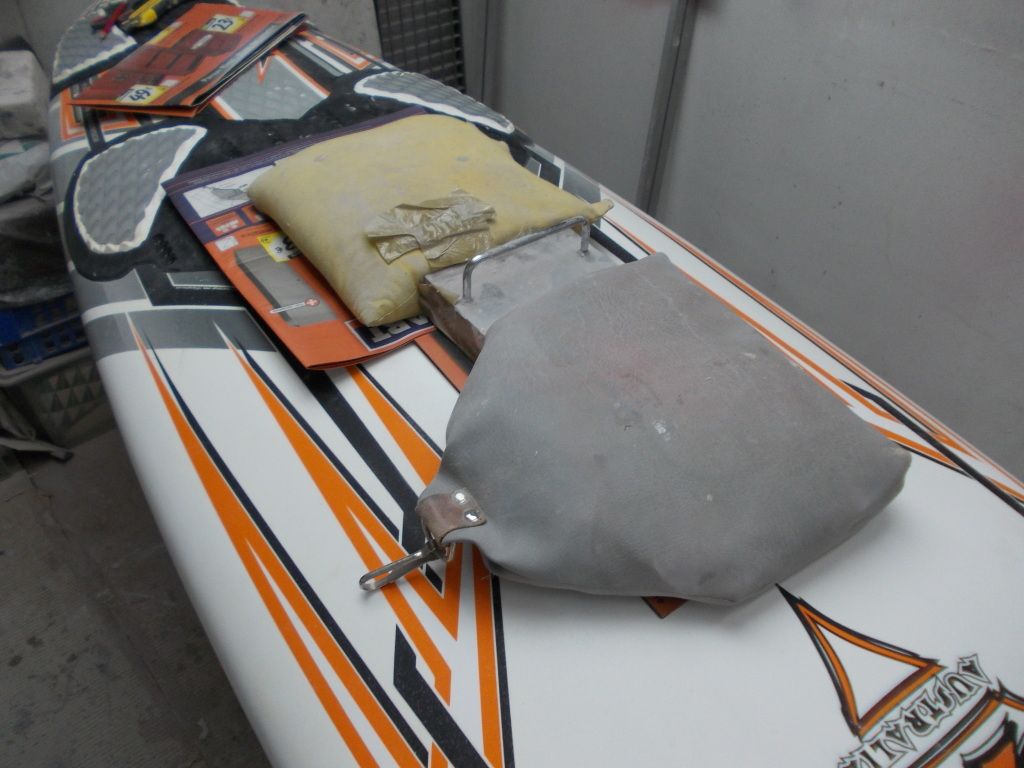

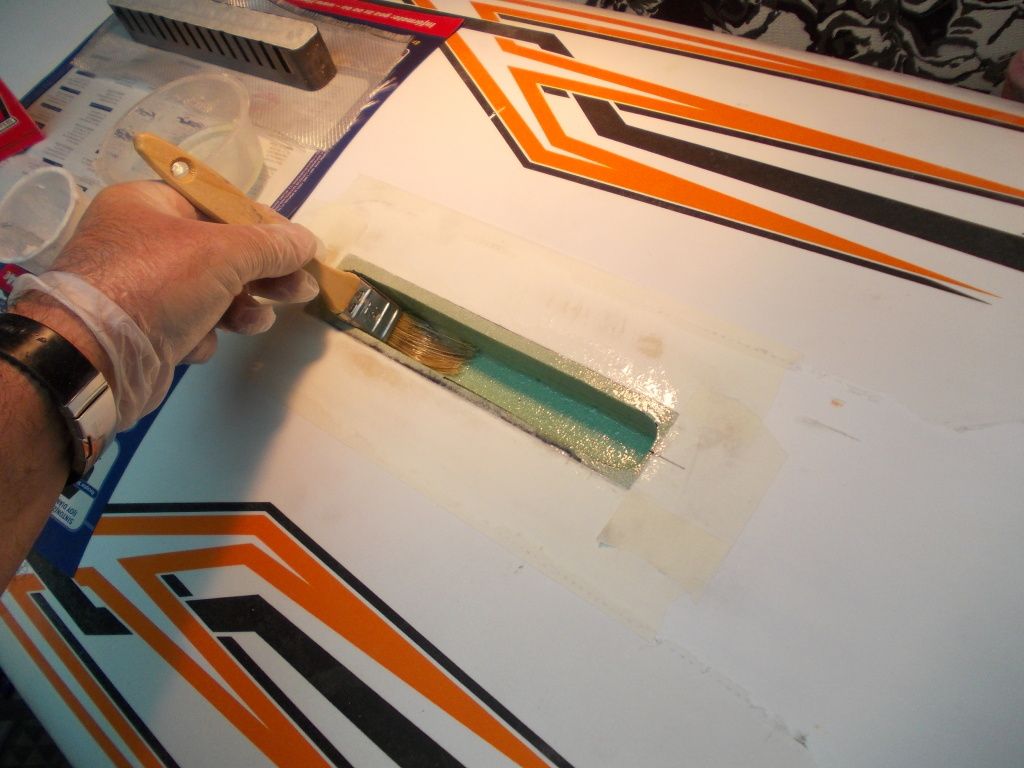

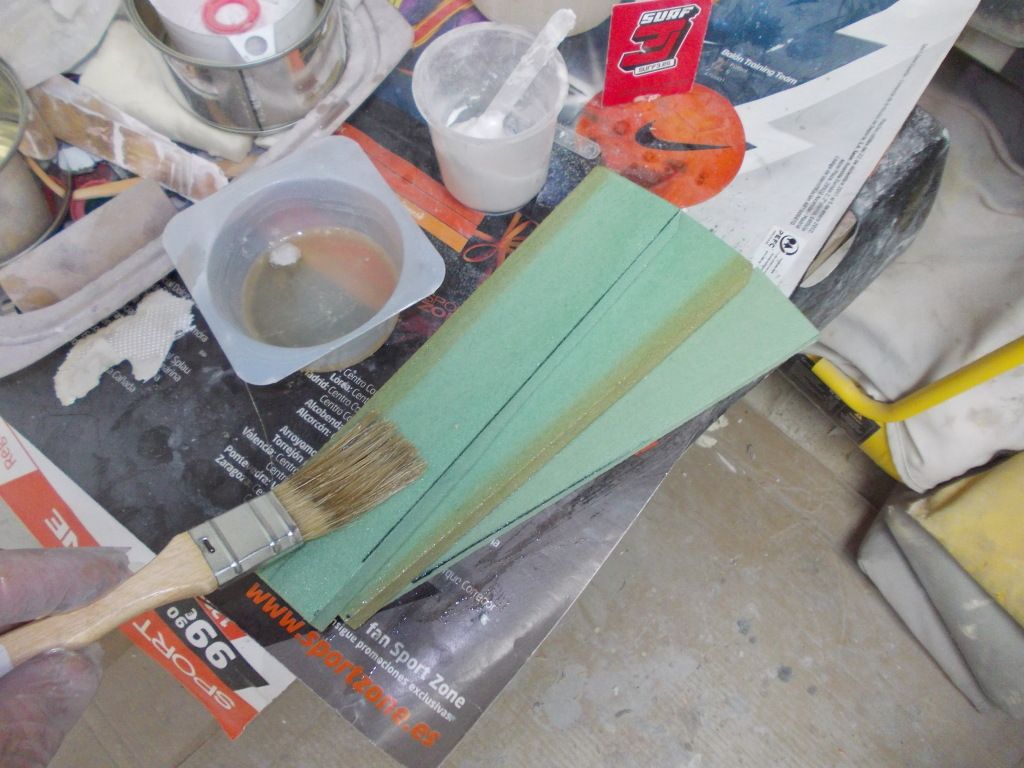

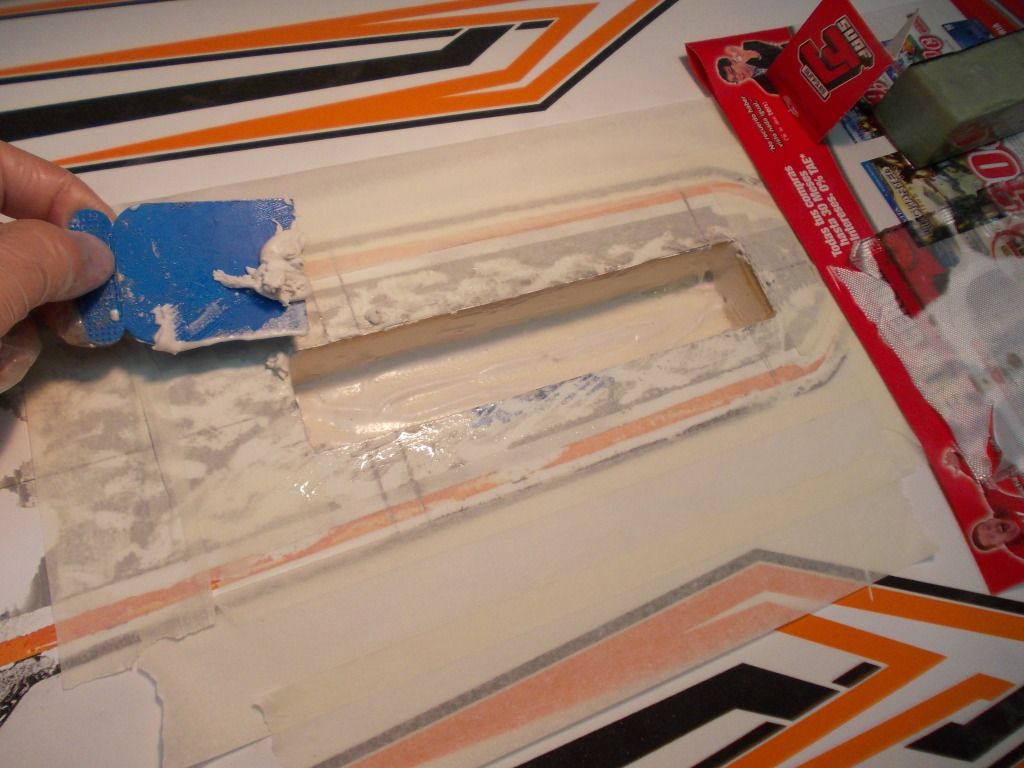

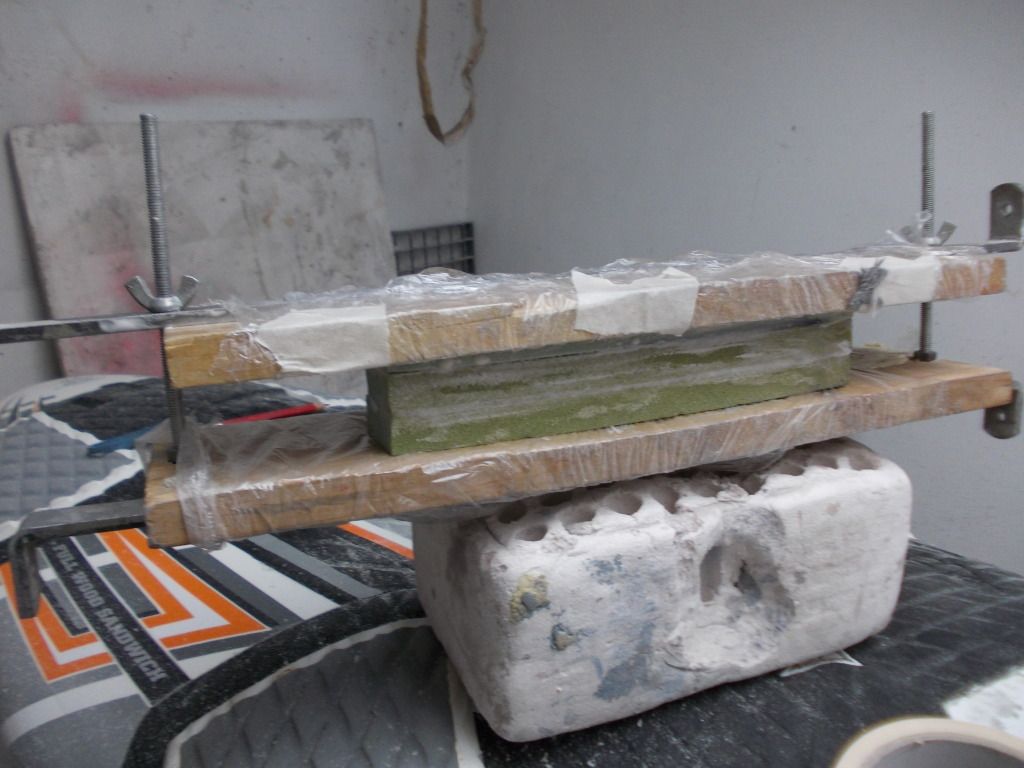

Pintamos el ladrillo de PVC (ya ajustado mediante lijado) y el hueco fresado con resina, rellenamos el hueco con resina espesada con microbalones, encamisamos el ladrillo de PVC con fibra de vidrio de 165gr impregnada en resina y lo embutimos en el hueco quedando casi a nivel (a cubierta en este punto es convexa). Presión con peso hasta el endurecimiento.

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

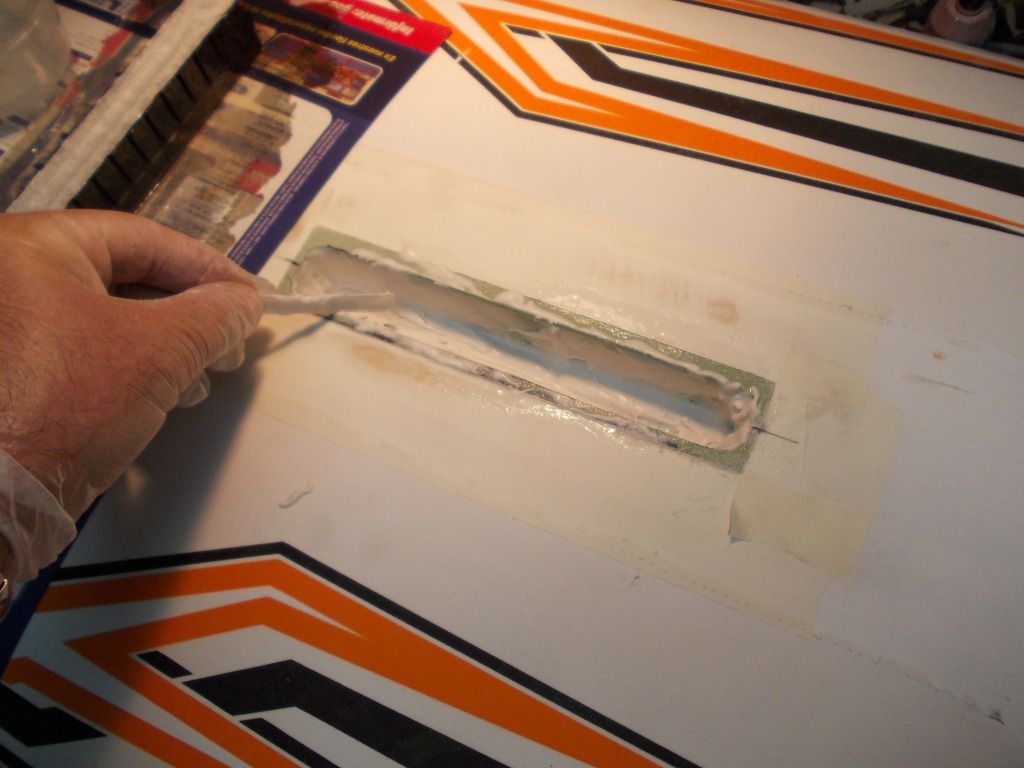

Lijo dejando a nivel y freso muy ajustado para que la nueva caja entre a presión, pintado del interior del hueco en el PVC y la paredes exteriores de la caja, relleno de paredes y fondo del hueco con resina espesada con microbalones, embuto la caja comprobando que esta alineado en el centro de la tabla, pongo peso encima y dejo endurecer.

Imagen

Imagen

Imagen

Imagen

Imagen

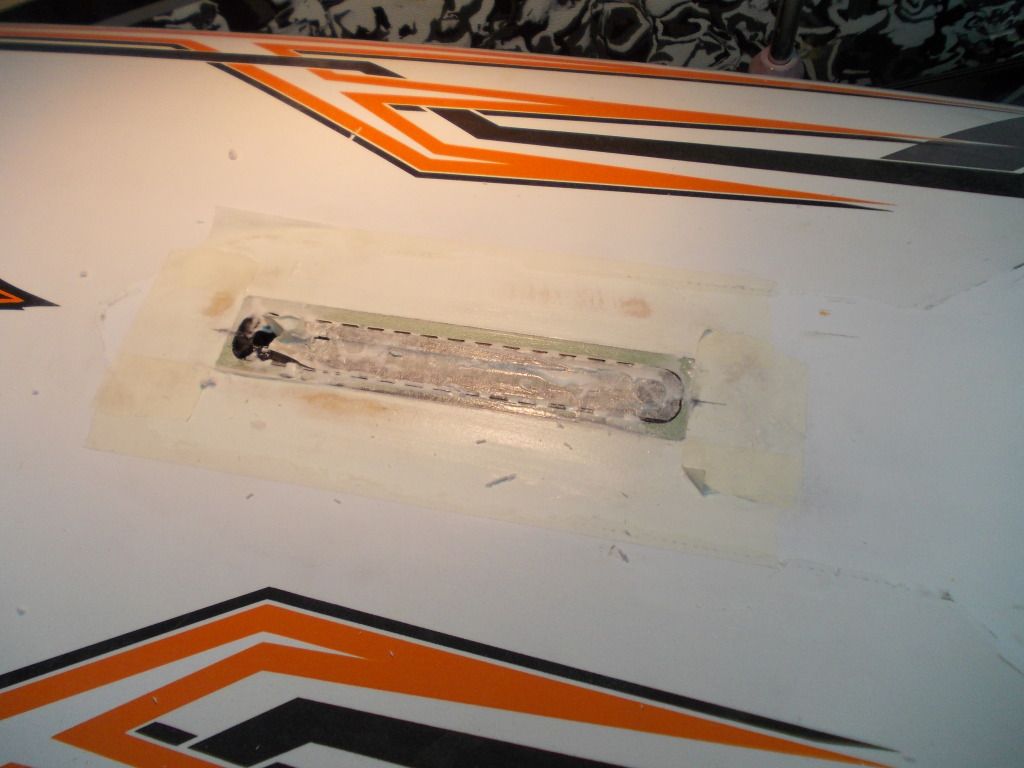

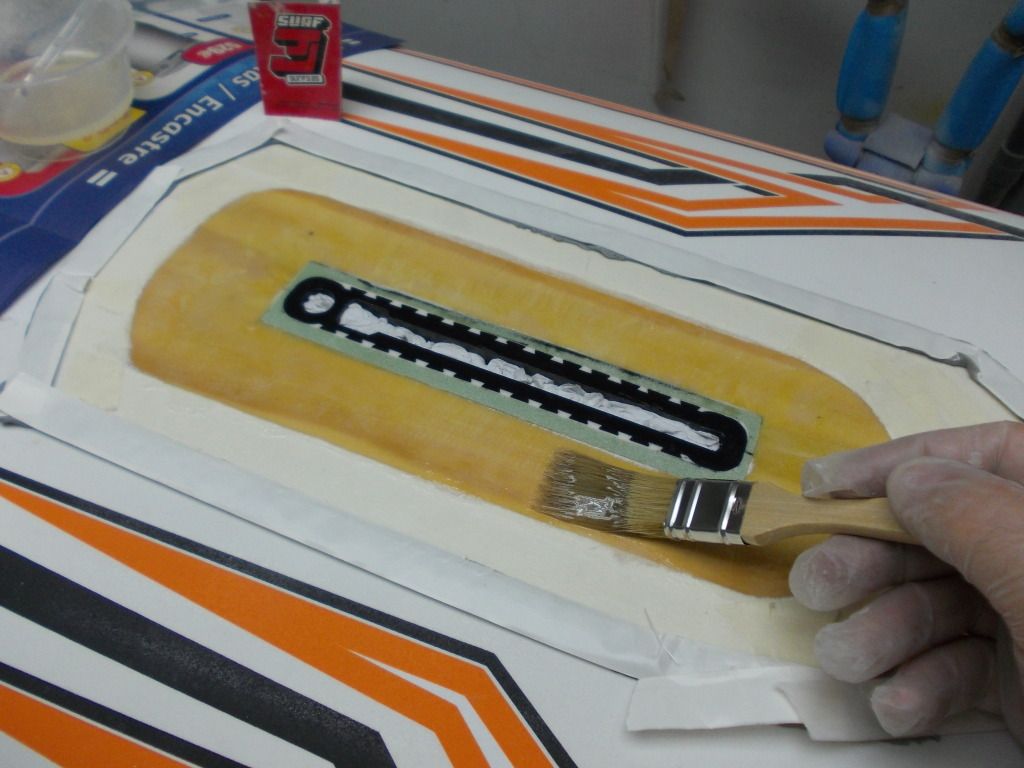

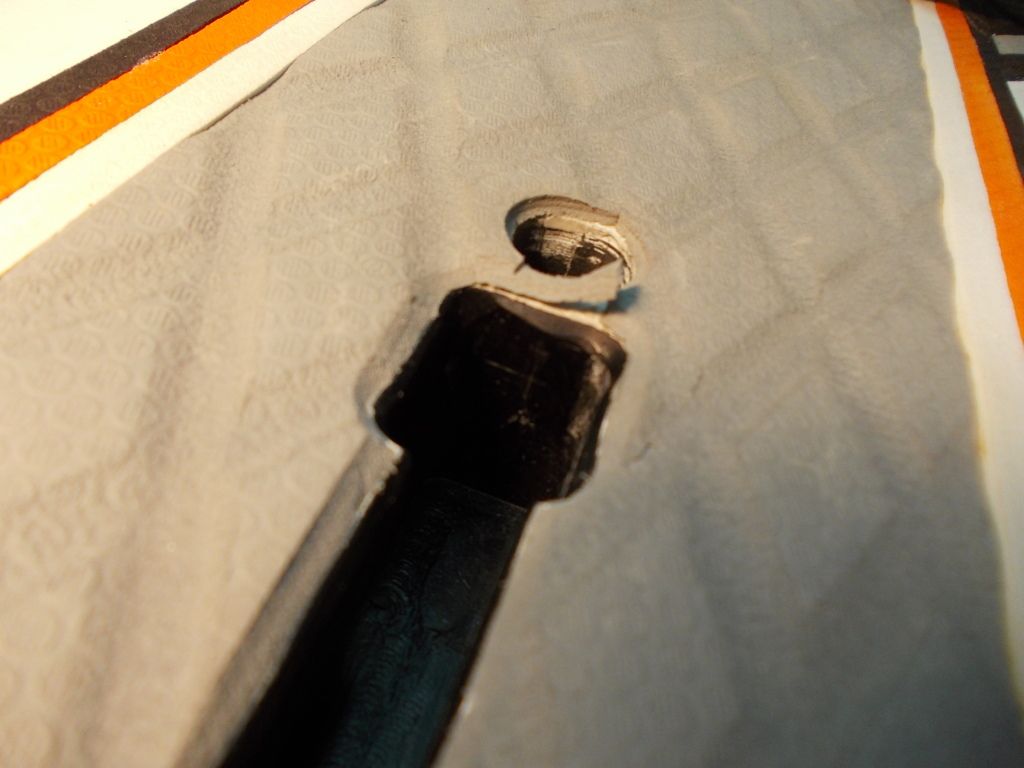

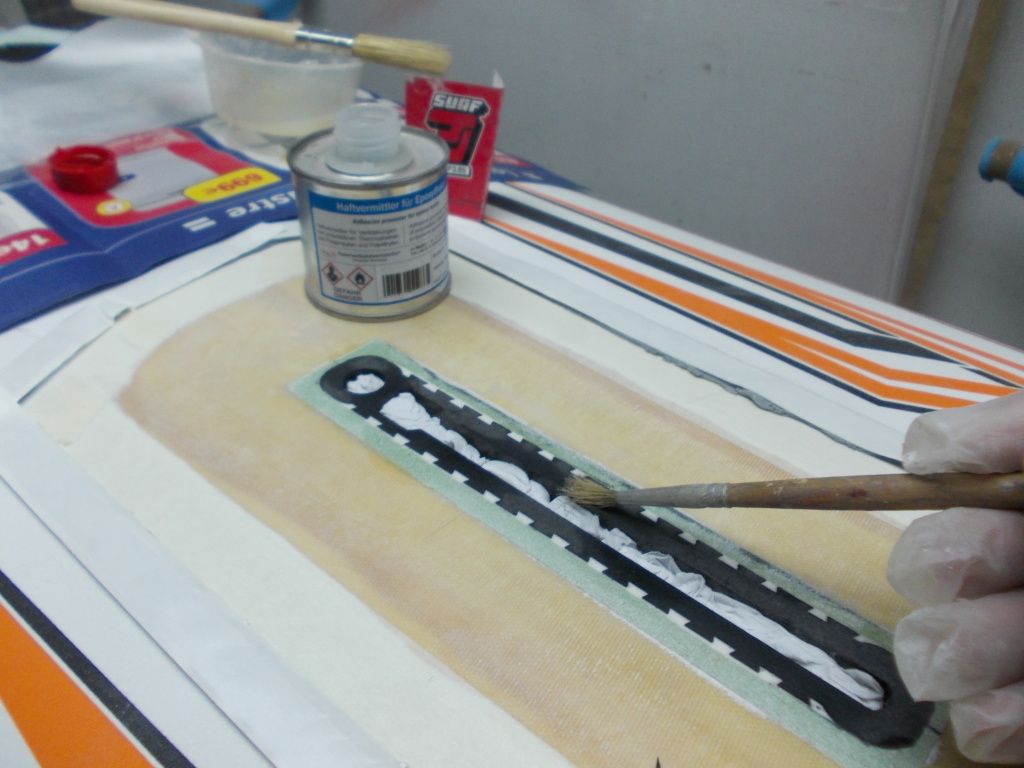

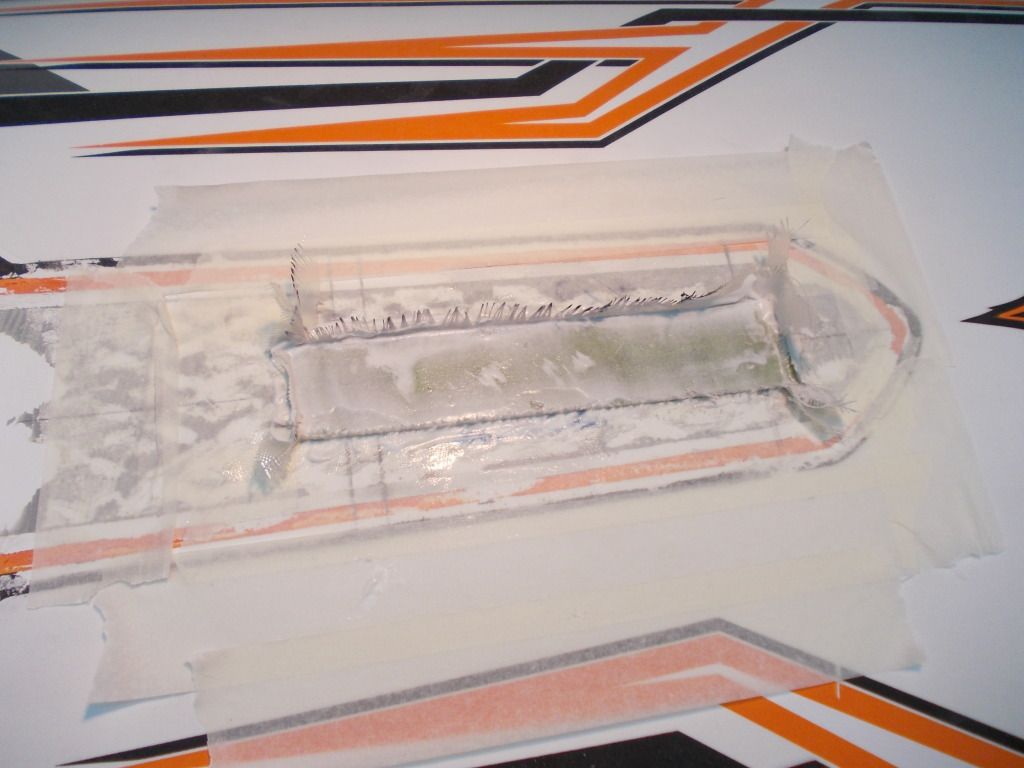

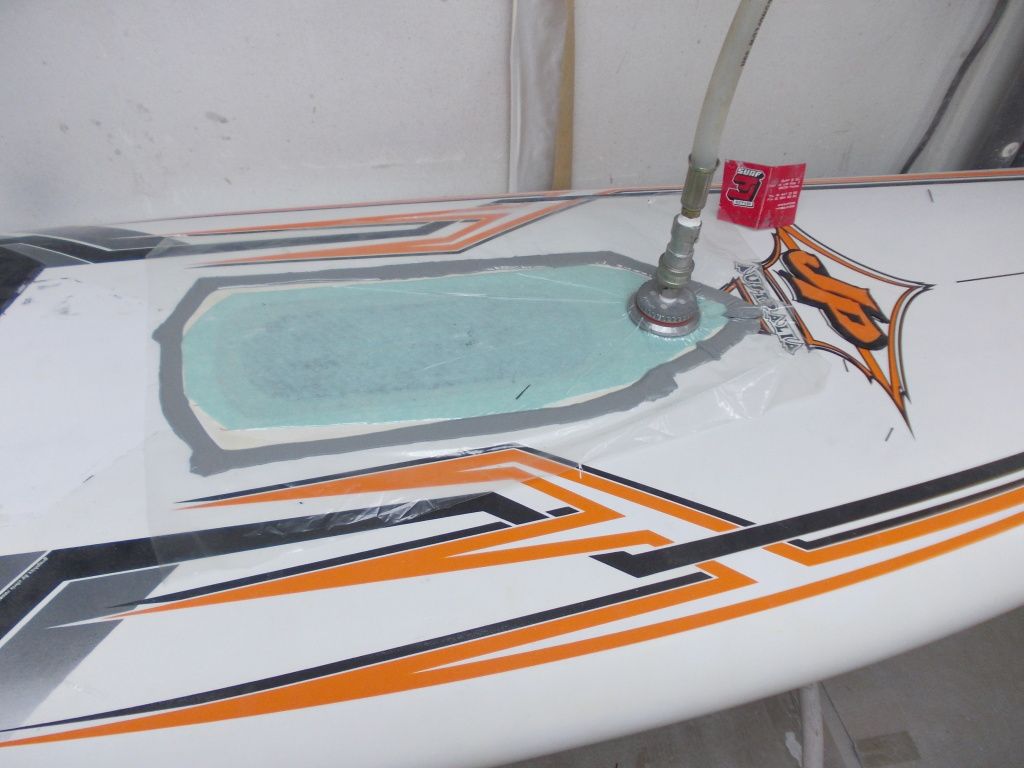

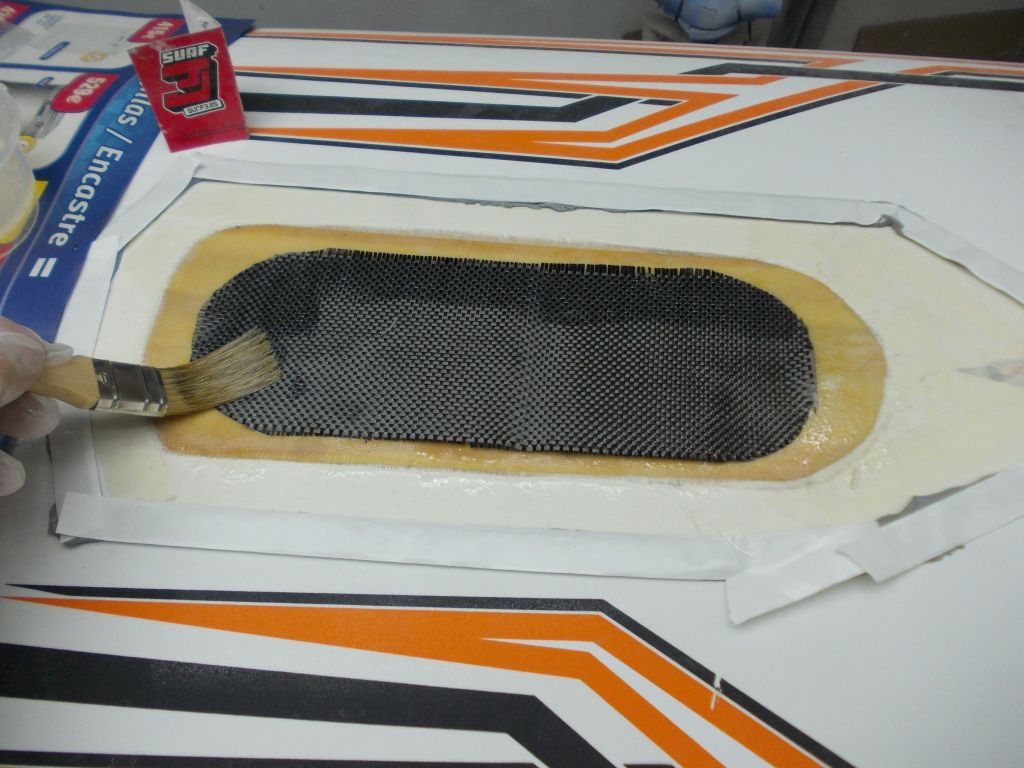

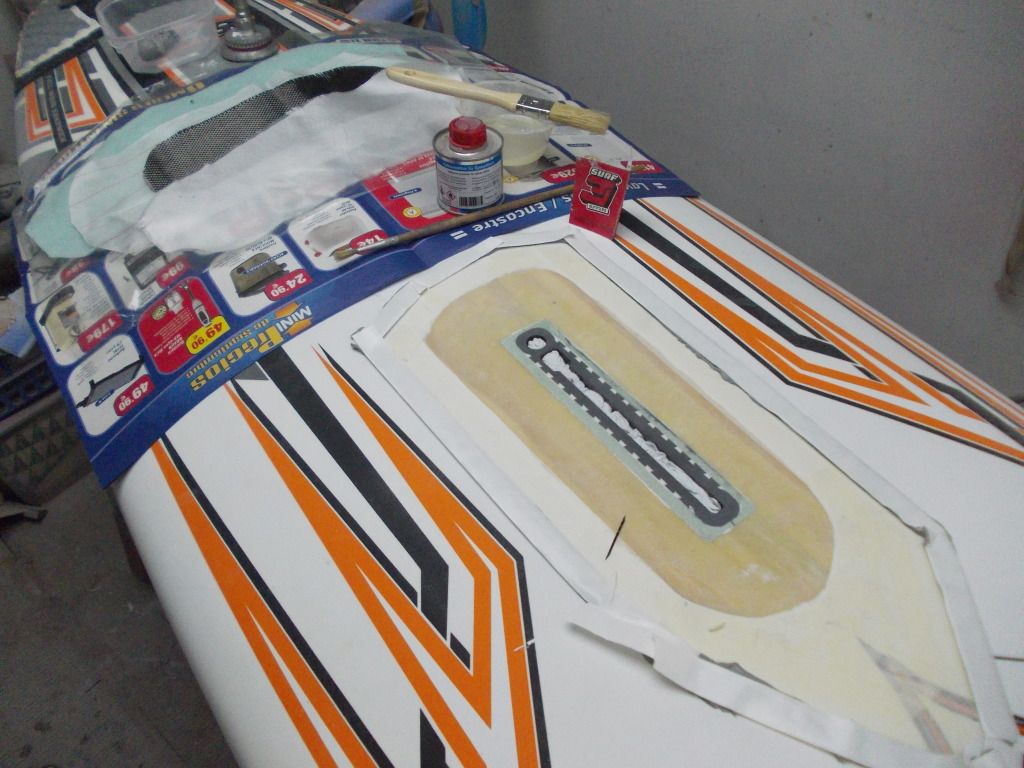

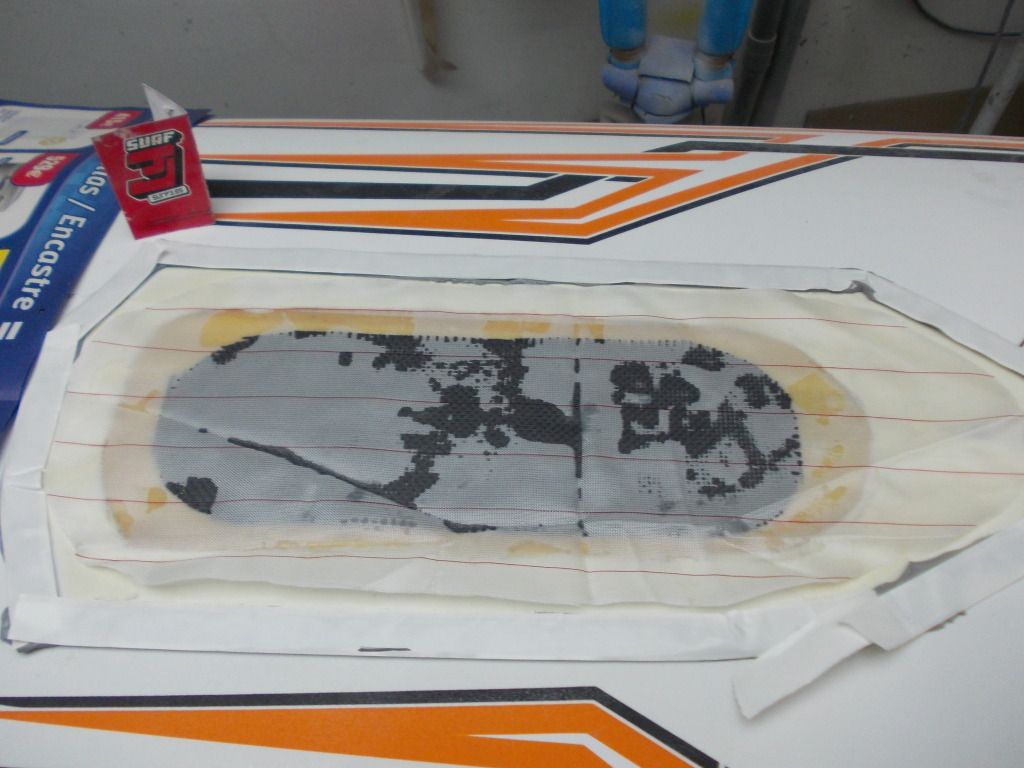

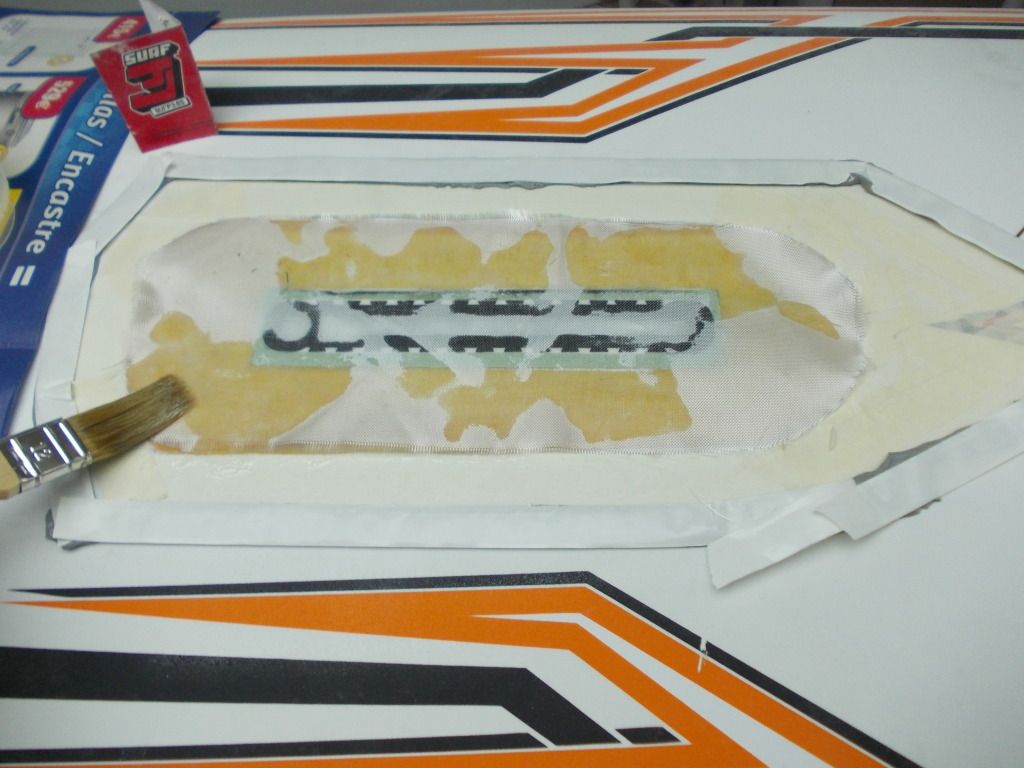

Lijo eliminando toda la pintura alrrededor de la nueva caja, no elimino el laminado exterior original que hay encima de la lamina de madera ya que al ser una superficie convexa, el limite del nuevo laminado estará oculto bajo el pad central al ser repuesto. Empiezo por pintar los bordes de la caja con acoplador de resina para plásticos de R&G para conseguir la mejor adhesión posible del laminado. Relleno el hueco del carril y válvula con papel absorbente, pinto la zona con resina y lamino encima un paño en fibra de vidrio de 125gr y otro mas pequeño en carbono de 180g, tejido sangrador-pelable PEEL-PLY, manta de absorción, bolsa de vacío y vacío de -0,5mb durante 8 horas. Gracias al vacuostato la bomba solo funciono 2 o 3 ciclos con el consiguiente ahorro en consumo eléctrico.

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

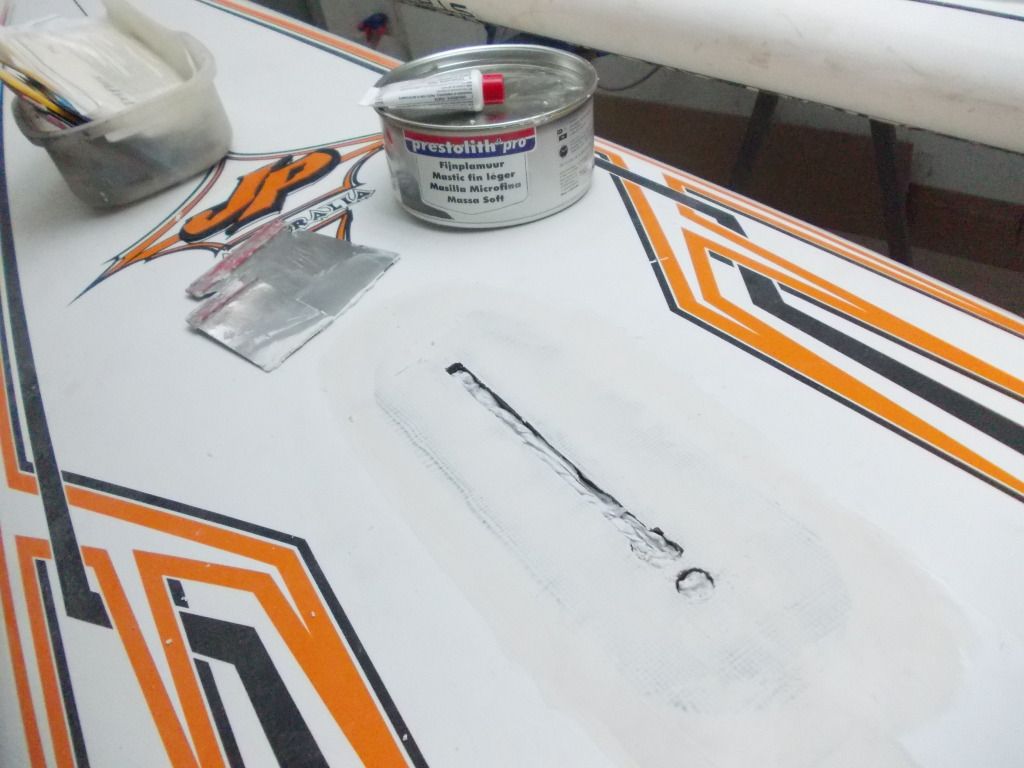

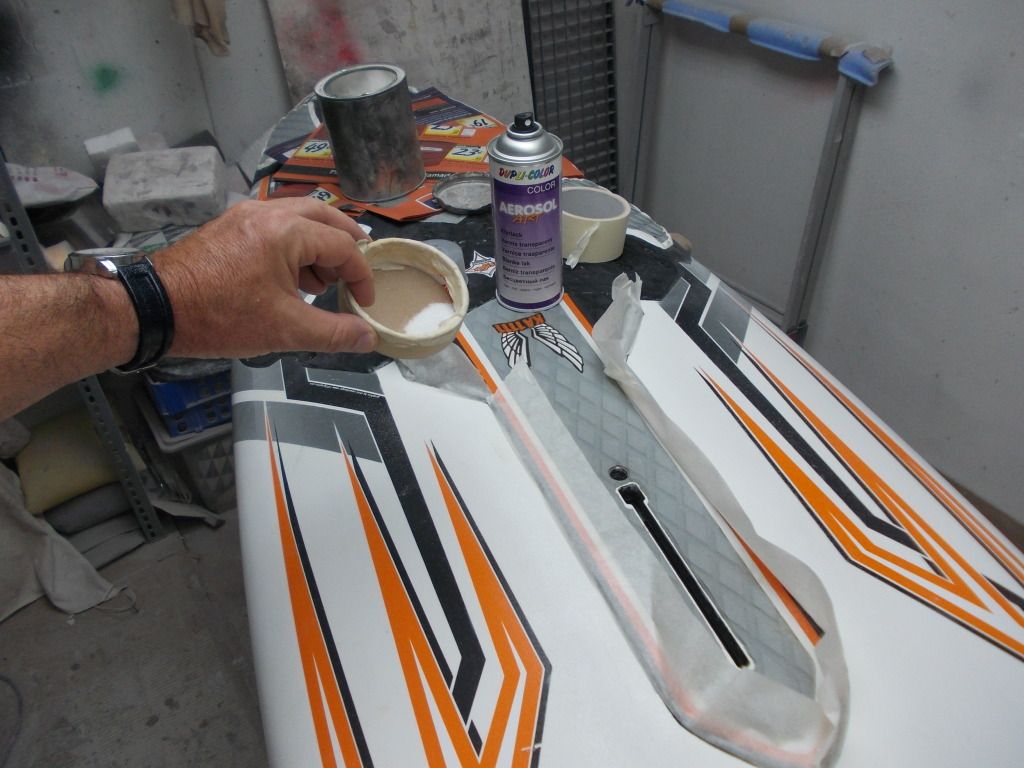

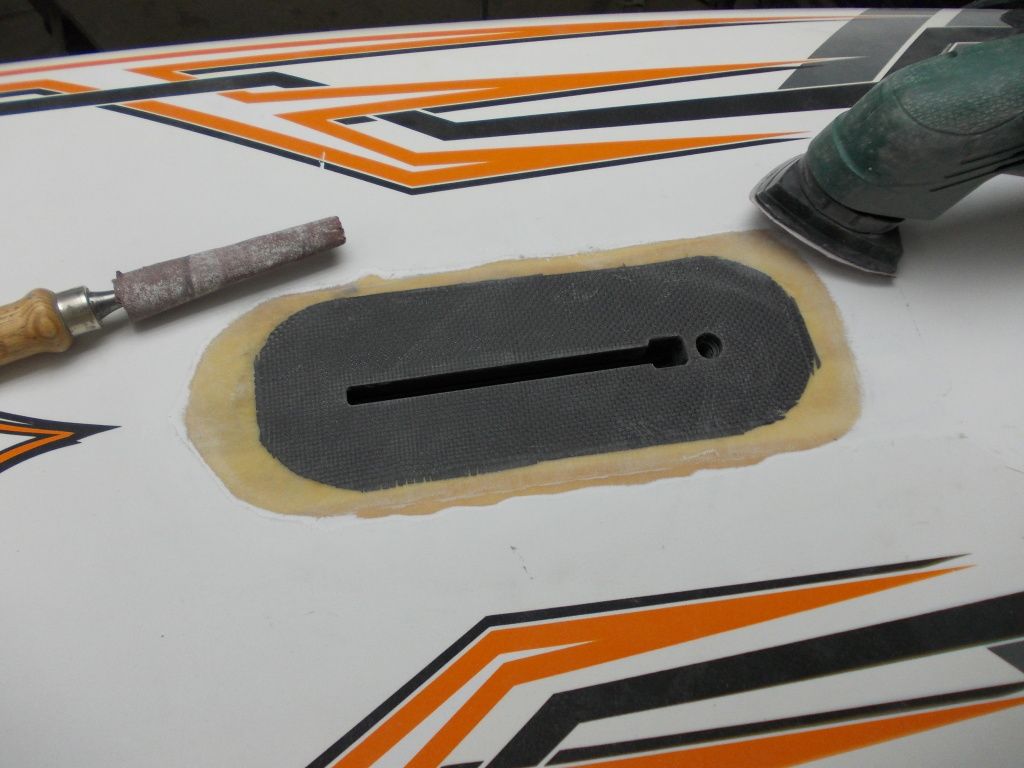

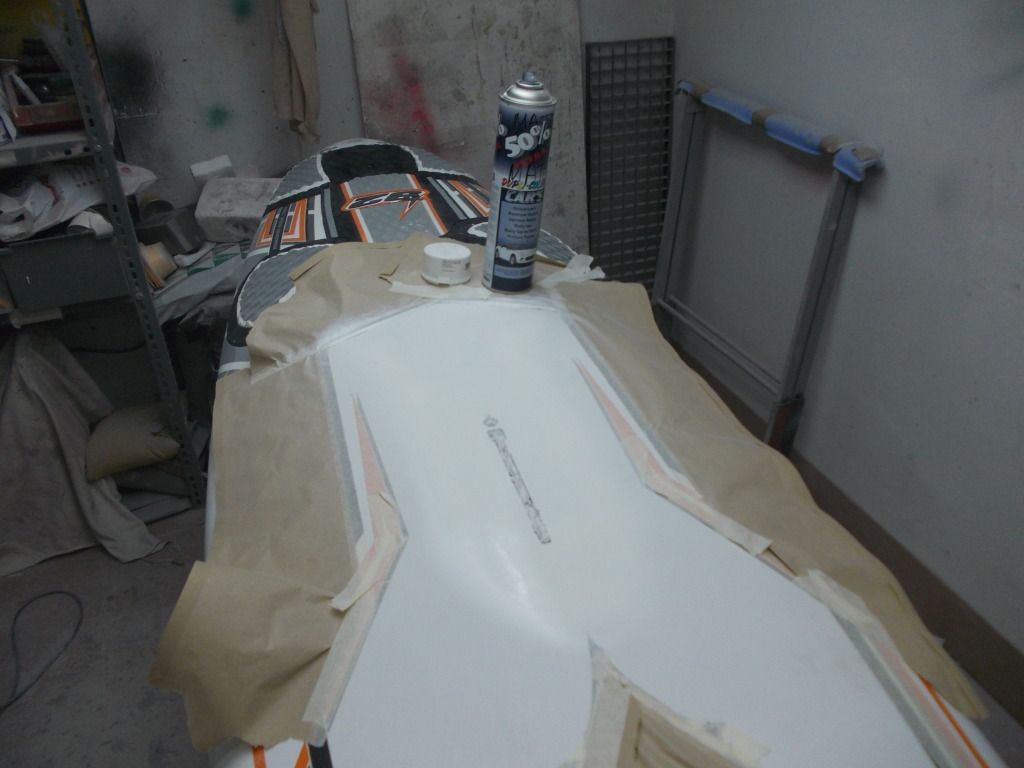

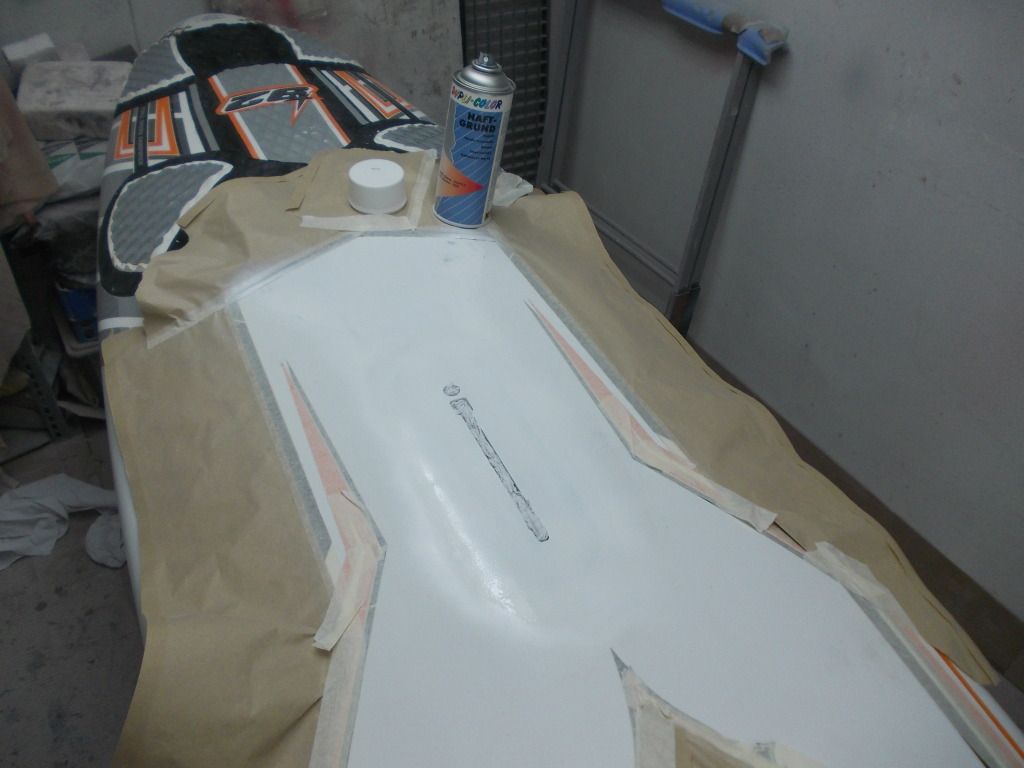

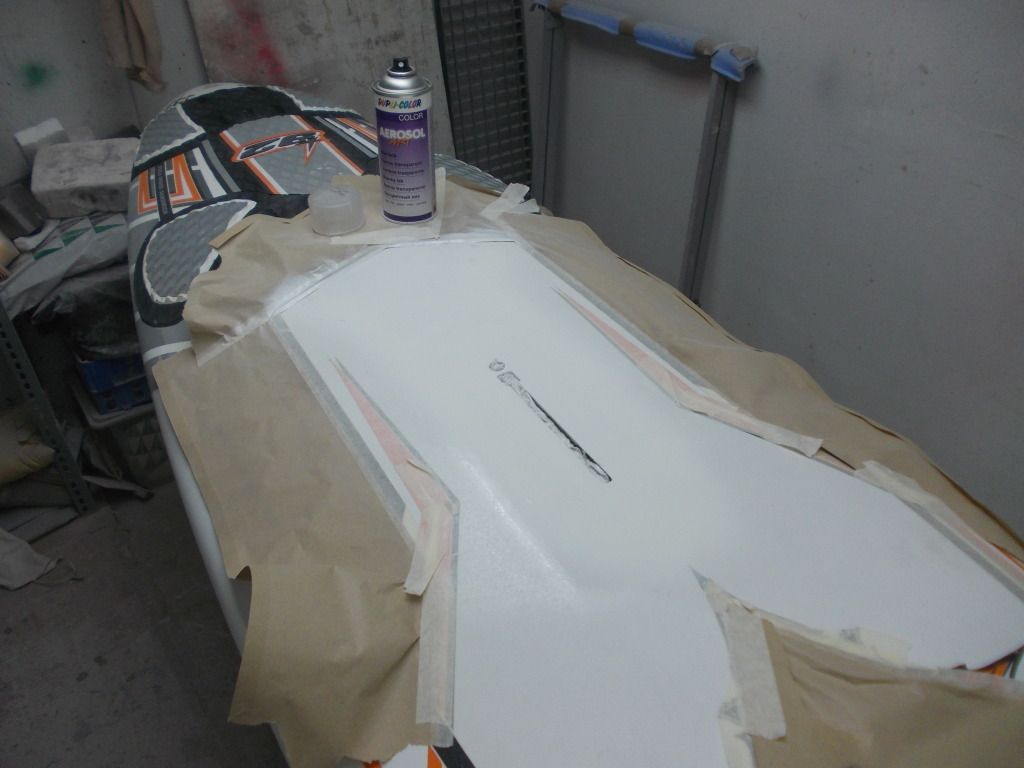

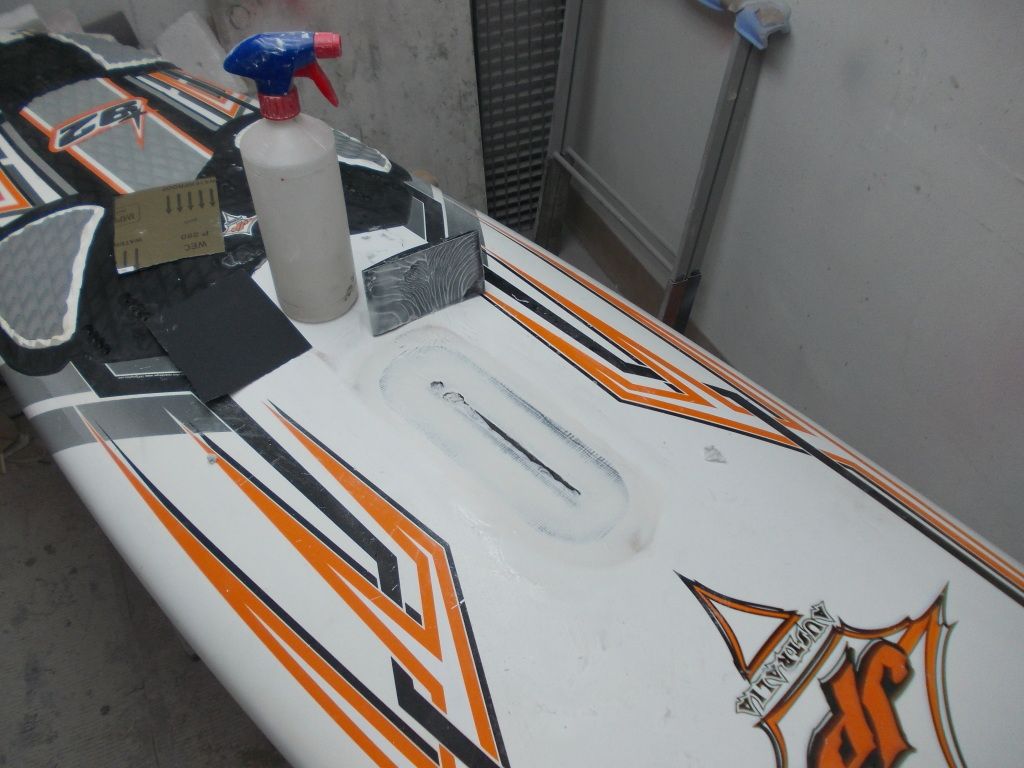

Lijado del laminado en el perímetro, nivelado y tapado del poro con pasta de carrocero, lijado al gua, imprimación blanca, pintura blanca mate y laca transparente mate.

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

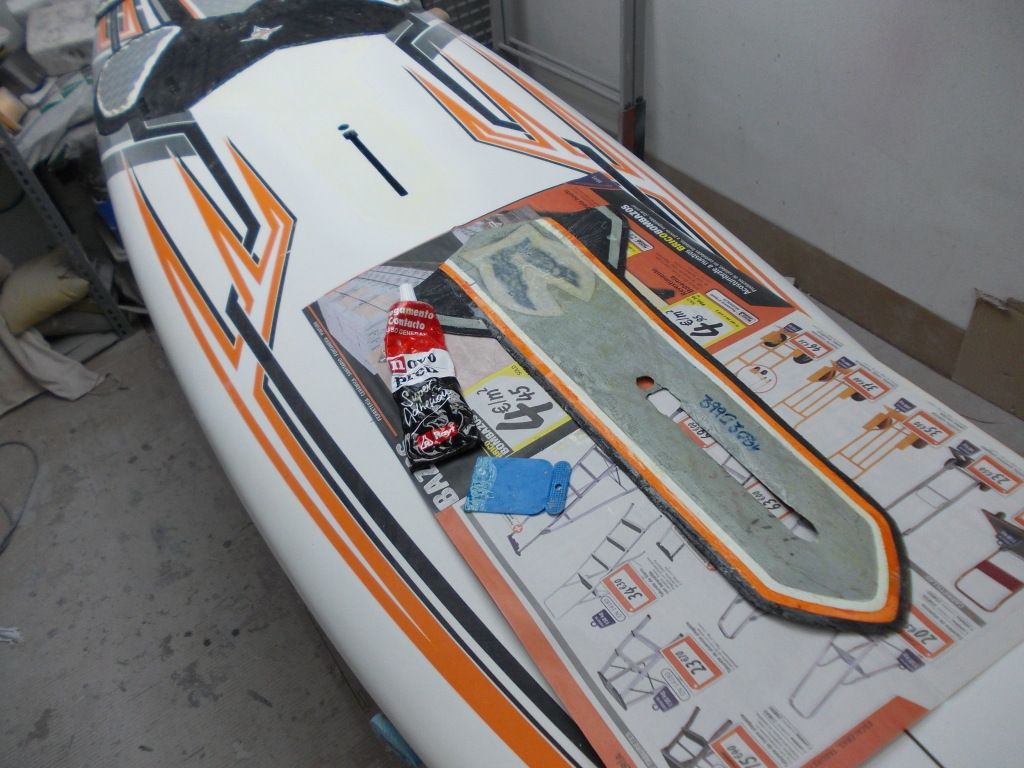

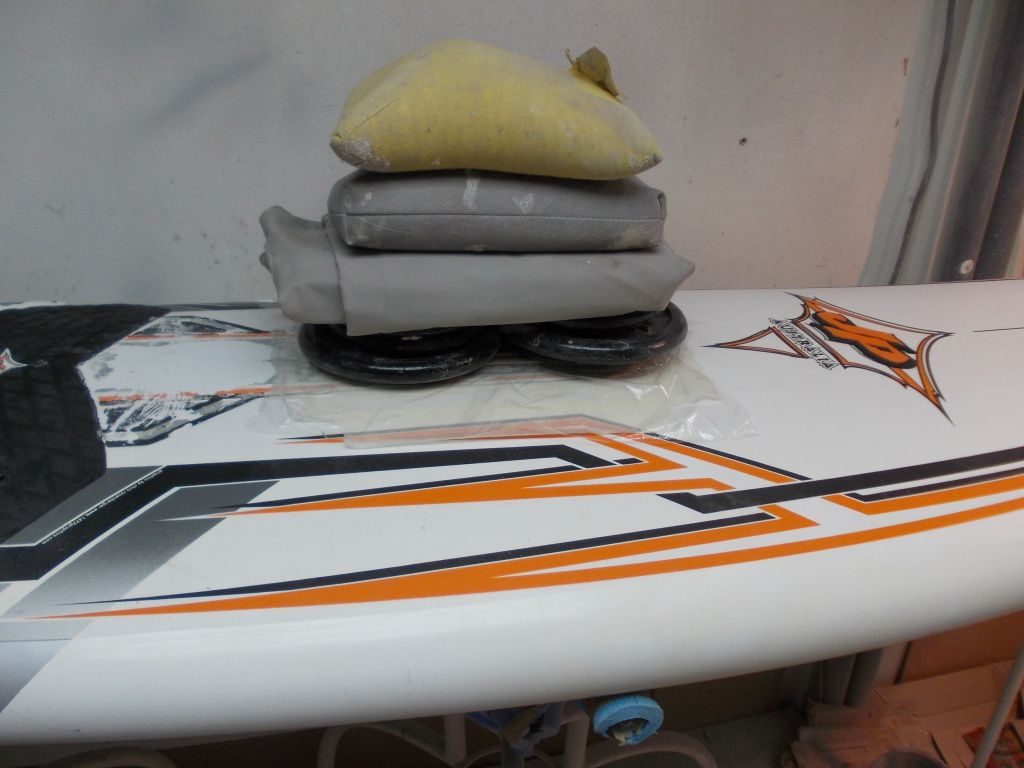

Pegado del pad con cola de contacto y peso encima para presionar.

Imagen

Imagen

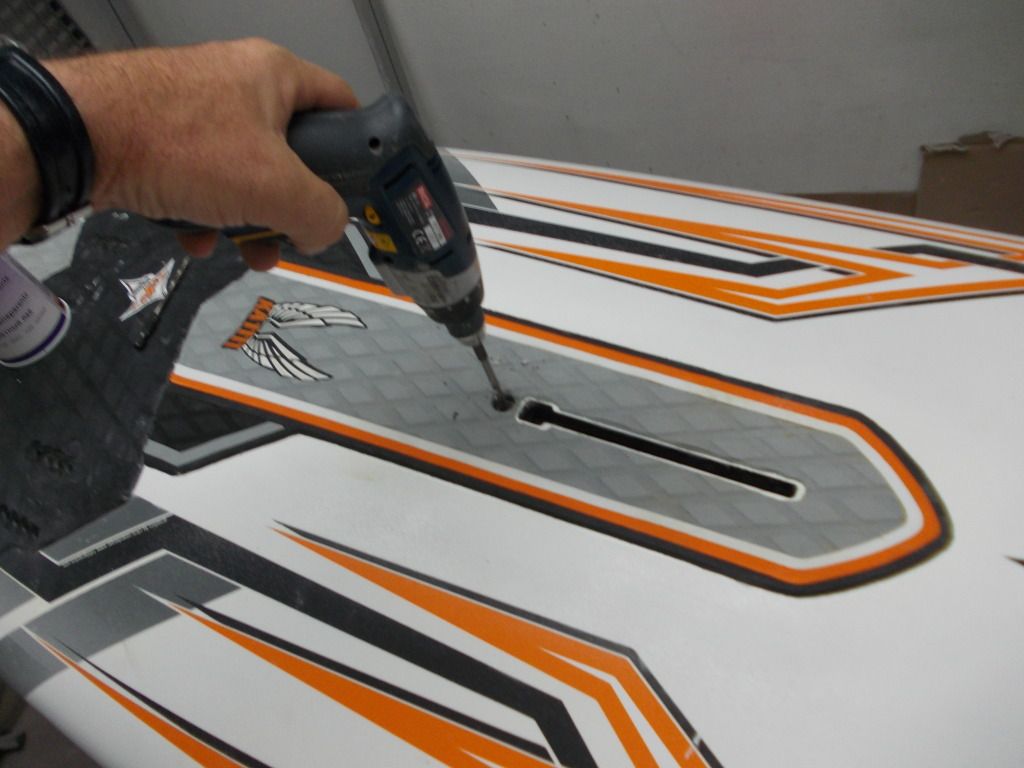

Reposición del antideslizante con laca transparente mate y polvo de corindón. Taladrado del fondo de la válvula llegando hasta el núcleo de EPS.

Imagen

Imagen

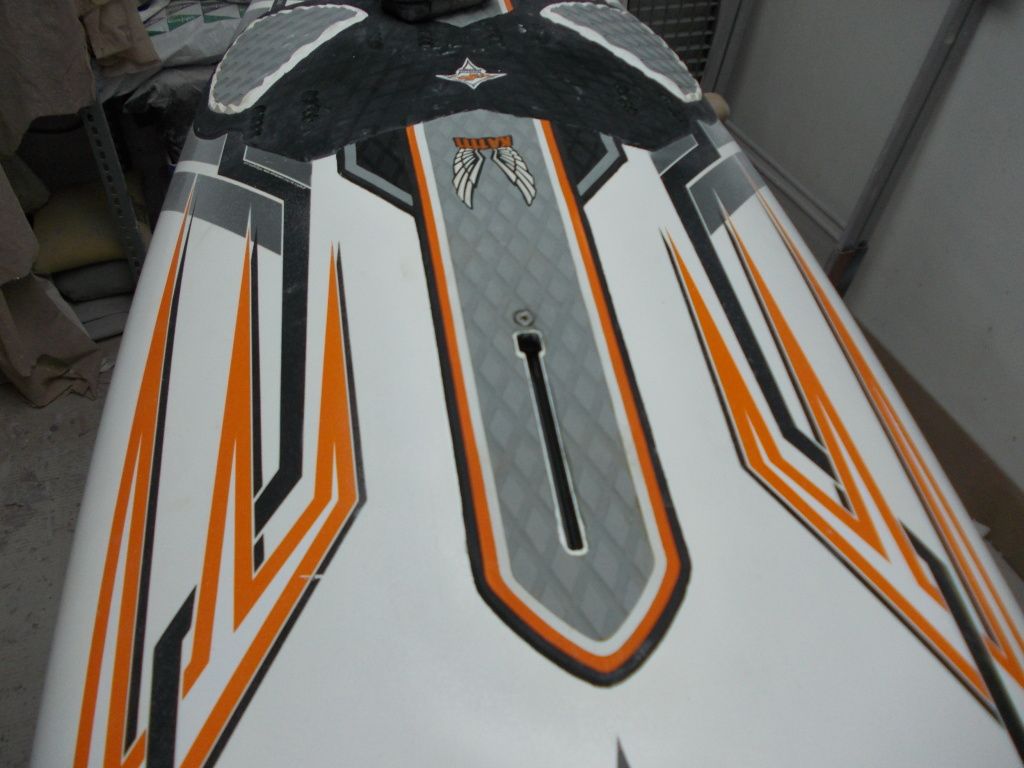

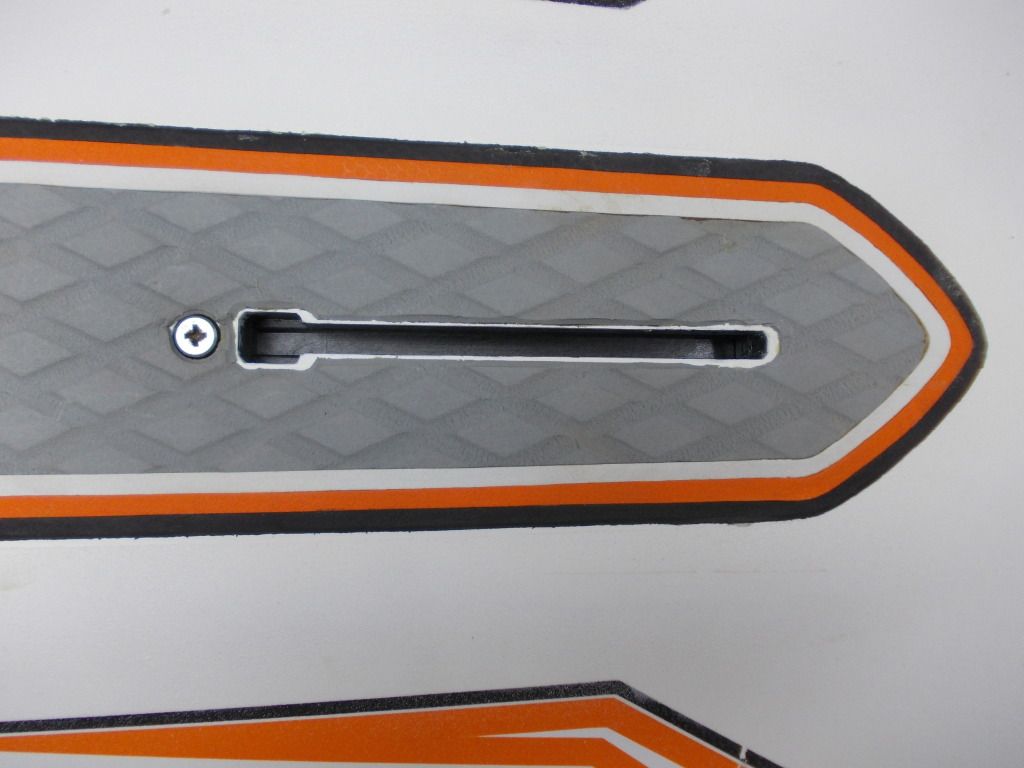

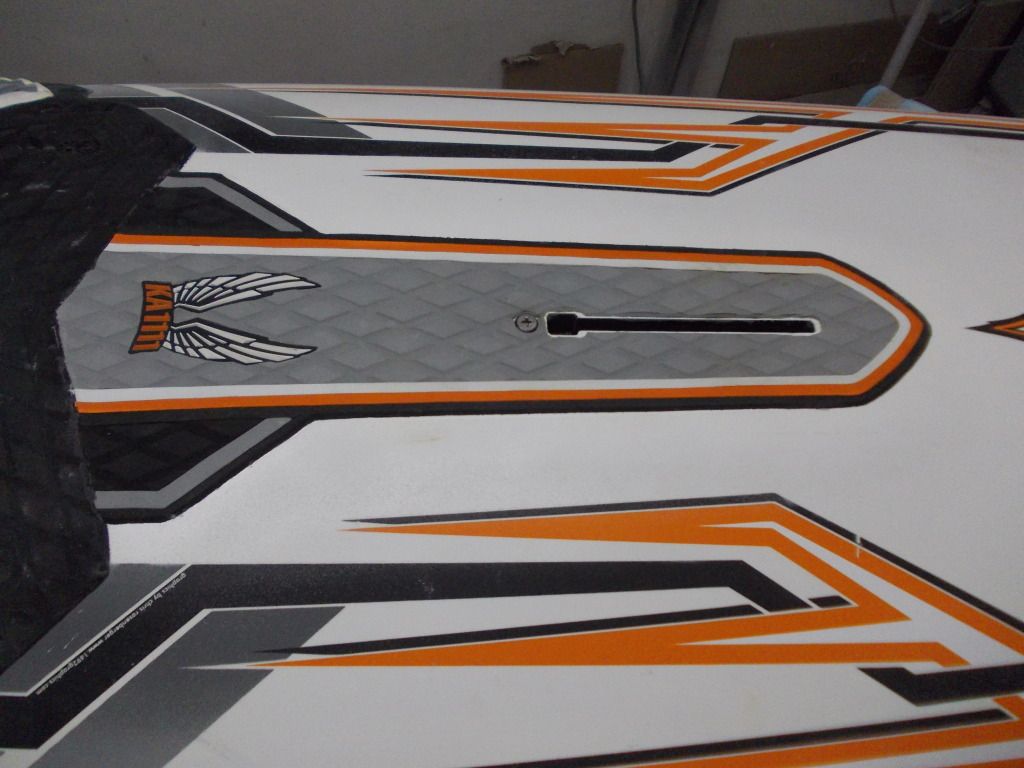

Resultado.

Imagen

Imagen

Imagen
Última edición por Rafael Fernandez-Nespral el Septiembre 3, 2012, 3:37 pm, editado 2 veces en total.
 #563379  por rodolfo267

Hola,
Soy el propietario de la protagonista.

Estupendo post y mejor trabajo. [applaudit]

un saludo.
 #563391  por Sucko

Como siempre para quitarse el sombrero.... [smilie=worship2.gif] [smilie=worship2.gif] [smilie=worship2.gif] [smilie=worship2.gif] [smilie=worship2.gif]
Y yo todavia con mis dudas de si atreverme o no a cambiarles los insert a los footraps [fcp]
cuando acabe los examenes con un par de huevos lo hago....y lo voy colgando para q me asesoreis.
 #563411  por Marco

El trabajo,...como siempre. [applaudit]

¿Cuál creéis que es el origen del problema? Me refiero a la fisura en esa zona.

PD: Sucko...supongo que si quieres cambiarlos será porque tienes problema con ellos, y no por gusto, no?En ese caso tienes poca elección.. [saludo] ¿y por que más de uno? (tampoco quiero desviar el post...una respuesta básica bastará para saciar mi curiosidad.) [big-laugh]
 #563509  por rodolfo267

windchokero escribió:Piendo que esa rotura es de haberse pasado a la hora de atornillar la válvula, el dueño nos podrá decir mejor que nadie cómo habrá sucedido.

Saludos [saludo]
Pues lo siento, no os puedo sacar de dudas porque me la han colado. La compré en Semana Santa a WindBg que en realidad se llama Veselin y vive en Perales del río (Madrid) Le he comunicado el problema pero ni siquiera contesta. En breve lo pondré en tema de nunca compraría a... El tio se creo un usuario de usar y tirar porque no se conecta desde el 24 de abril que debió vender el resto del material.

Viviendo en Madrid no la uso mucho, pero después del puente de Mayo comprobé y vi que le había entrado un poco de agua (50 ml saqué con una jeringa) Pensé que era fallo mio al no haber apretado bien la válvula o bien desgaste de la goma, la saqué y luego la dejé secar al sol. Cambié goma, cambié tornillo, y para mi sorpresa seguía entrando agua, poca, menos de 50, pero entraba. Entonces vi la grieta y aquí estamos.

Personalmente dudo mucho que aprentando el tornillo te carges así la caja. Hay que apretar muchísimo. En mi opinión la caja era defectuosa.

Un saludo.
 #563513  por Marco

Tampoco me convence lo del tornillo. Vamos, no lo veo posible. Tiene tope, lo que lo hace inviable, y el tornillo no aumenta presión en ningún sitio, excepto la junta tórica.
 #563762  por nylon

Rafa como siempre impresionante!!! [smilie=worship2.gif]

Pero me surge una duda, donde se compra el PVC, para realizar el ladrillo?,
Serviria rellenarlo con espuma de poliuretano y luego eliminar el sobrante para alojar la caja?

Saludos.
 #563783  por Rafael Fernandez-Nespral

nylon escribió: Pero me surge una duda, donde se compra el PVC, para realizar el ladrillo?,
Serviria rellenarlo con espuma de poliuretano y luego eliminar el sobrante para alojar la caja?

Saludos.
El PVC es bastante difícil de conseguir y no es barato. En grosores mayores de 5mm todavía mas difícil. En el foro hay información de empresas que suministran composites y material:
http://www.totalwind.net/foro/viewtopic.php?f=4&t=67192
Concretamente varias tablas se han construido con PVC comprado en Planisur:
http://www.plainsur.com/portal/ebusines ... index.html

No vale la espuma de poliuretano inyectada. Esta, al endurecer no tiene la densidad y propiedades que necesita el alojamiento de la caja de mástil o aleta. La espuma es menos densa que el ladrillo de espuma de alta densidad de poliuretano original y por tanto la transición de densidades caja-ladrillo-núcleo de EPS no seria correcto, dejando esa zona mas blanda y débil, sin duda terminaría por facilitar el arrancamiento de la caja con el uso de la tabla.

Hay otras alternativas que se han experimentado y publicado en el foro, como el XPS con resultados parece que aceptables aunque yo no lo hago por tener acceso a otros materiales.
Precisamente hace unos días me encontré en un contenedor varios soportes para laminas o fotos de promociones cuyo bastidor tenia un núcleo de poliuretano de alta densidad que incluso es resistente a la resina de poliester y que utilice para reponer el núcleo de foam de una tabla de surf. Este es muy parecido al ladrillo original de la tabla como podrás ver:

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen
 #563793  por nylon

Muchas gracias por la aclaracion, eres como un libro abierto,
Pero la espuma utiliza en las floristerias parece igual solo que de color verde, lo digo para hacer el ladrillo.
