Tomando medidas de superficie a las velas.

[tavo]

Hola, he tomado medidas a algunas velas y ninguna, me da como resultado el mismo número que pone en las velas, entonces hace pensar que la medida está basada en otro concepto que se me escapa, bolsa, no lo se, he divido las velas en triángulos y calculado su superficie con la fórmula de Heron, pongo enlace de calculadora http://es.onlinemschool.com/math/assistance/figures_area/triangle/ , por ejemplo una vela 4,2 , resultado : 3,3 M2.
Vela 5,6 , resultado 4,6 M2
Vela 5,0, resultado 4,3 M2
Edito: he dividido la superficie en triangulos mas pequeños para absorver mejor la curva del gratil y obtuve resultados muy similares.
Si hubiese algún entendido me gustaría saber en base a que fórmula calculan las fabricas las superficies, o que estoy haciendo mal.
Muchas Gracias.

[url=http://s1209.photobucket.com/user/tavocarpintero/media/SAM_4365.jpg.html]



[Marco]

Cualquier programa de diseño tipo CAD o similar te calcula la superficie al milímetro, tavo.
En el caso concreto de SSS, te aseguro que una 4'2 es exactamente de 4'16 a 4'25, etc.



[tavo]

Gracias Marco, intentaré encontrar donde tengo el error, porque me dieron mucha diferencia todas.



[neira]

Unos ejemplos de uso de uno de esos programas, como AUTOSAIL, donde se puede ver la superficie real total en la celda D7 para cada modelo de vela de superficie comercial reflejada en la celda B1, además de otros parámetros interesantes (como el V-shape entre cada 2 paneles o el tipo de curva del mástil):

Pics ampliables



[tavo]

Hola Neira, enlace para descarga hay por ahí ?. Encontré una web que habla de ese programa y nada mas,.. pones los datos en las celdas?... bueno, si hay otro, el mas sencillo , pues ese , me lo descargo y voy probando," todo lo que digas de más será usado a mi favor" , gracias



[neira]

No creo que te lo puedas decargar gratis. Me temo que es un software de venta, para que uno diseñe las velas a su gusto que luego le encargue a la fábrica china que proporciona el software.

Si te sirve de consuelo, alguna vez he metido una foto de una vela en el CAD y no me ha coincidido tampoco la superficie con la anunciada.



[neira]

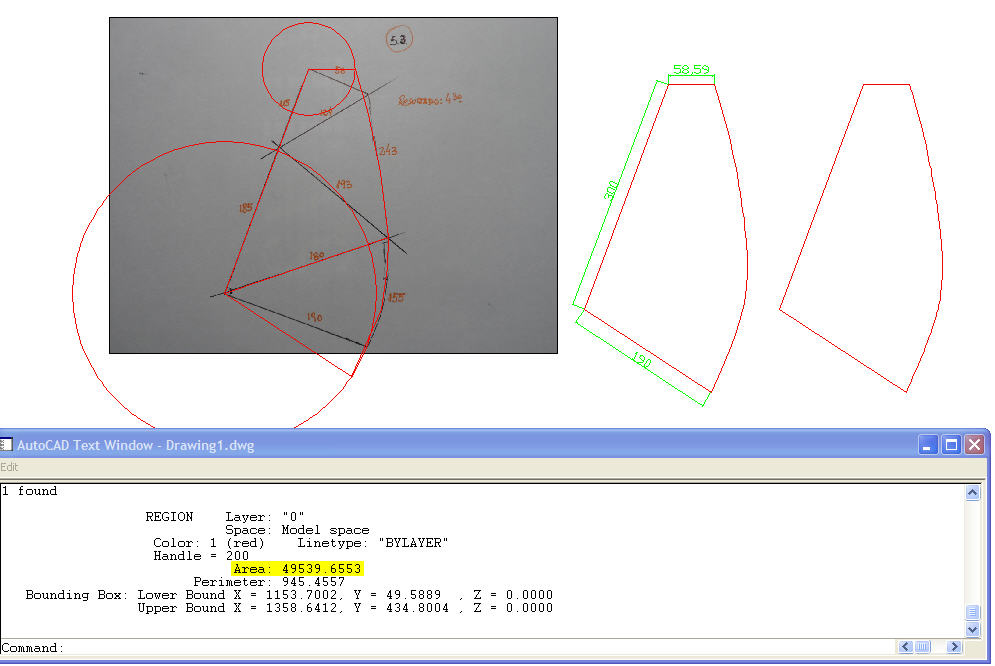

Tal y como me has pedido, Tavo, he metido una de esas fotos en el CAD.
Tal y como me temía, no estaba a escala, por lo que he tenido que trabajarla un poco, dando por ciertas las 4 medidas perimetrales y triangulando hasta hacerlas coincidir (190+300+58+luff398cm).

El área resultante, en cm2, lo tienes resaltado en amarillo (4.9m2).

Pic ampliable:



[neira]

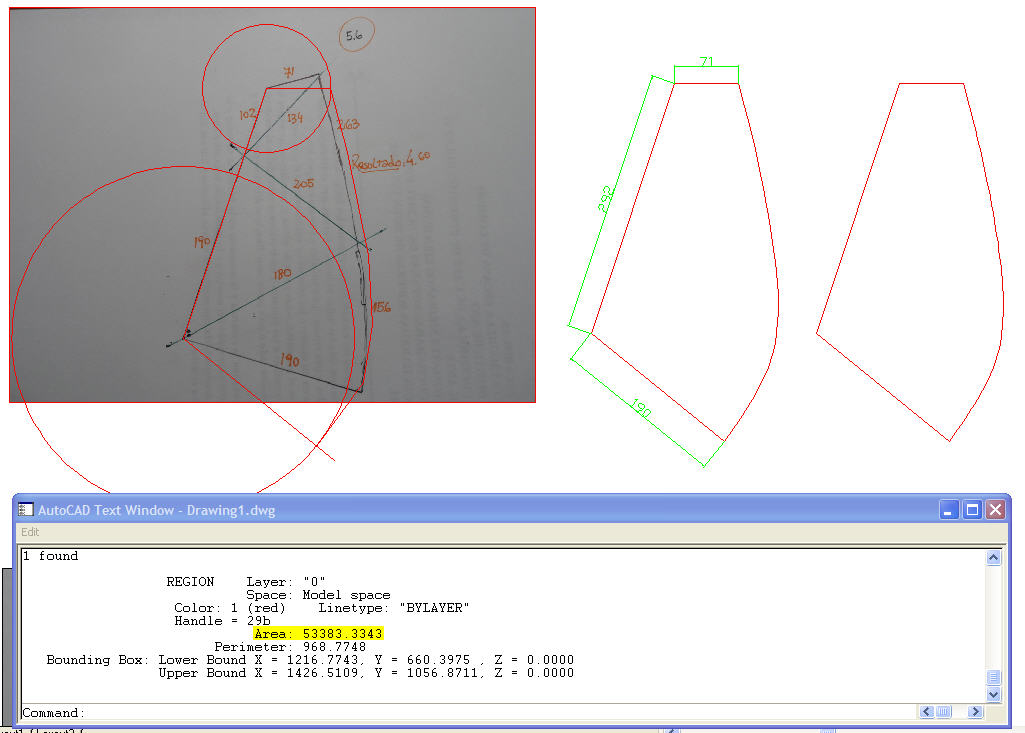

También con la otra vela, salen 5.3m2.



[tavo]

Muchisimas gracias Neira!!, duda aclarada!!!, siempre al quite
Que tengas un año repleto de navegadas , te debo birras, todo se andará.
Resultado
5,6 --- 5,33,
5,00---4,95,
No digo marcas porque seria normal que la diferencia en la primera vela sea error mio en algún cm, midiendo de forma manual, (y casi seguro lo es).
