Hola, finalmente he conseguido un motor de nevera para hacer bomba vacío casera. He conseguido un tipo que los vende a 8 pavos los grandes y 6 los pequeños, está en Salamanca, mi tierra natal, por si a alguno le interesa. Llevo tiempo tras de uno y no es fácil, ademas te da otro si no pita.
La cuestion es que el aparato en cuestion, es simple, pero porno esta mini guía por si le sirve a gente torpe como yo.
Cómo arrancar un motor de nevera viene perfectamente explicado en este vídeo:
Lo primero es que hay que puentear la bobina de trabajo y de arranque descritas en vídeo, ya que si no no arranca e incluso te lo puedes cargar. El del video lo hace en el minuto 3:01, pero lo que no dice es que todo el tiempo que esta conectado sin arrancar el motor transforma toda la energía en calor y en muy poco tiempo se puede quemar. Ojo.
Este motor y creo que todos los modernos traen un aparatitollamado klixon que protege de sobrecalentamiento al motor.
Si no usais vacuostato es mejor dejarlo conectado.

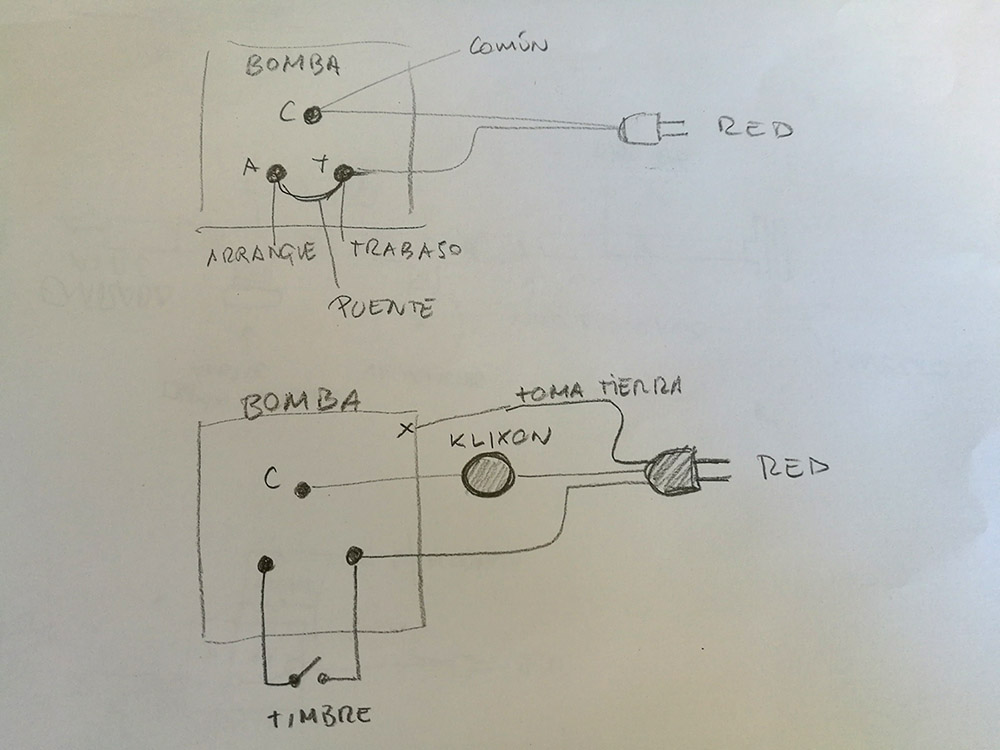

en la primera foto adjunta se ve cómo va la conexion simple y abajo cómo lo he conectado yo

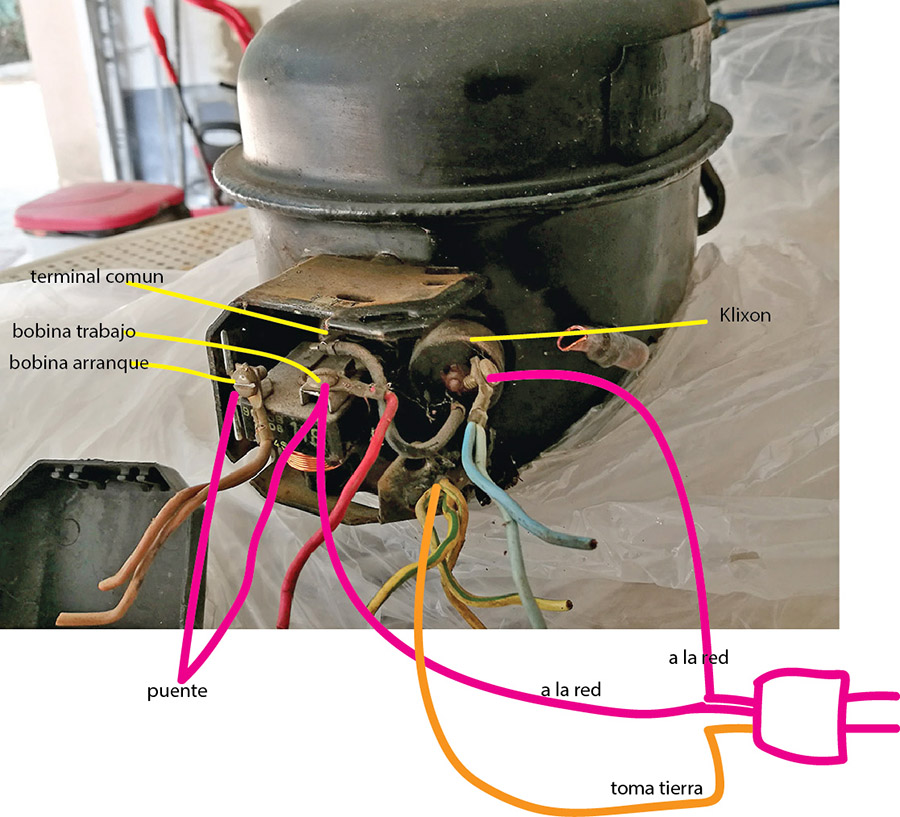

en la segunda como identificar los bornes en un motor ta cual viene. (Hay que quitar todos los cables para poner los nuestros)
El klixon queda anulado con el puente A-T, así que lo mejor es poner un interruptor, o mejor un timbre que sirva de motor de arranque con una pulsación. de esta forma al enchufar damos un timbrazo, arrancamos el motor, se interrumpe el puente pero el motor ya funciona y si se calienta demasiado el solo se protege.
Decir que el klixon no tiene sentido si se instala un vacuómetro, pues necesitará el puente A-T hecho para poder arrancar cada vez que lo demande. Pero los que no queráis gastar mucho asi va bien.
Ya subiré mas fotos del invento más completo,
saludos
